オートフリップチップボンダー MODEL-400

ウェハー(トレイ)よりハンドリング、チップ上下反転後画像処理、
アライメント、熱圧着/接着剤(ディスペンス他)/共晶方式
各種実装工法によるオートフリップチップボンダー MODEL-400

オートフリップチップボンダー最高クラス アライメント精度±2.5micron

ハイソル株式会社

2-8ウェハー、ワッフルトレイ、粘着シートトレイ、パッケージ、基板、ガラス等
対象物を選ばず、アダプター交換により幅広くハンドリング/実装が可能

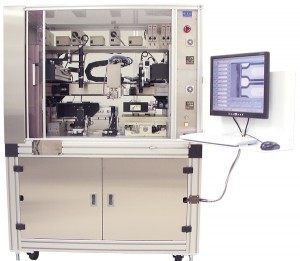

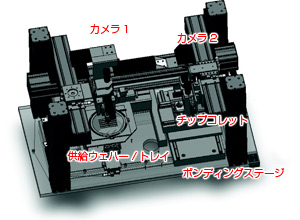

M400-1 高精度ダイボンダー

特徴

  • ウェハー/実装基板の交換が容易で少量多品種生産及び試験開発用途に最適。
  • 実装ウェハー 4-8inch(割れカケウェハー可) PCソフトウェアーによる制御
  • 多様なオプション角錐コレット、パルスヒーター、スクライブ、スタンピング他
  • レイアウト、予算、機能などユーザーニーズに最適なカスタマイズシステムを製作。
  • 世界に一台の “オンリーワンシステム” を提案。

ボンディング工法と装置対応

工法名 共晶ダイボンディング 熱圧着 金-ハンダ工法 異方性導電ペースト
工法
ハンダバンプ工法
金属共晶材による
ダイボンディング
熱と圧力による金バンプ
金パッド接合
金バンプにハンダを溶着
パッドに接合
異方性導電ペースト/ACP
(またはフィルム)による
接合
ハンダ溶融による
金属接合
本装置による
工法対応
対応機能 共晶材融点までの加熱 加熱+圧力 加熱 加熱+圧力 加熱
対応温度 約165-400℃ 350-400℃ 220-240℃ 150-220℃ 220-240℃
必要圧力(I/O) N/A 80-100g 2-10g 50-100g 5-10g
超音波効果
不活性ガス 必須 不要 不要

使用材料によりデーターが異なります。
詳細は材料メーカーのデーターを参照下さい。

装置仕様

型式 自動フリップチップボンダーM400α 自動チップ移載機 M400TR
機能 全自動ボンディング or
JOG送りによる手動アライメント
全自動ウェハー→チップトレイ
粘着トレイ→装置専用トレイ etc.
アライメント精度 ±2.5μm ±5μm
印加荷重 50-1000g 50-1000g
アライメント 自動 自動

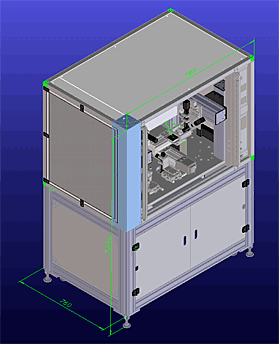

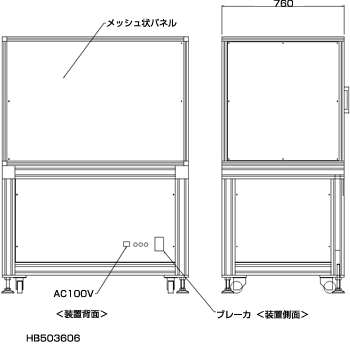

装置寸法

オプション部品

パルスヒーターボンディング

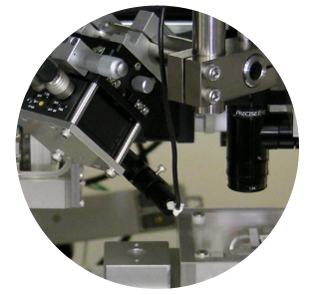

ステージ&実装観測カメラ
導通検査プローブステージ&

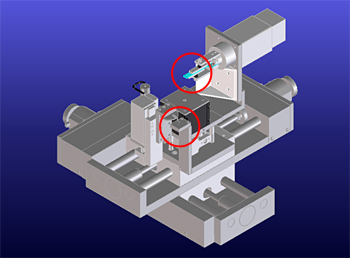

チップ反転ユニット
20X20mm パルスヒーターヘッド

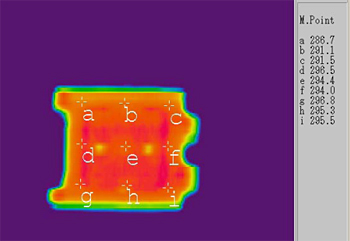

表面温度分布 at 295℃

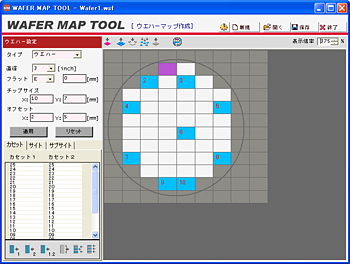

ウェハーマップによるピックアップ
