卓上型マニュアル ウエッジワイヤーボンダー
MODEL-7476D(7400D仕様)

50th+WBロゴHISOLロゴ

7400D

国内販売実績 No.1
研究開発に最適な卓上型ワイヤーボンダー

研究開発用のワイヤーボンダーに求められる条件は
【操作性】 【汎用性】 【サポート】です。

WEST・BOND社製の卓上型ワイヤーボンダーは
多彩なニーズに対応できる汎用性を持ちながら
特許である3軸マニピュレーター用いた抜群の
操作性を実現しました。

また、50年以上に渡る実績と経験に裏付けされた
技術力は 他には無い、安心したアフターフォローを
お約束致します。

概要

モデル7476D(7400D仕様)は卓上型のマニュアル ウエッジワイヤーボンダーです。
新機構X-Y-Z 3軸マニピュレーター(特許)を標準装備しておりますので抜群に操作性が良く
研究開発に最適な1台となっております。

アプリケーションに合わせてワイヤーの種類を選択することができ
金線、アルミ線をはじめ、銅線、銀線、プラチナ線、ニオブ線等のボンディングにも対応します。

また、WEST・BOND社製品のオリジナル機能(ファイヤリングスイッチ機構)により
サンプルの高さに合わせた調整は一切不要。
5mm以上段差のあるボンディングにも容易に対応します。

ワイヤーフィードは高性能エアー開閉型クランパーでコントロールされ
ワイヤー外れ等が発生する可能性が極端に低く設計されておりますので
作業者はストレスなく、ウエッジワイヤーボンディングを行うことが可能です。

クランプユニットを変更する事でモデル7476D(7600D仕様)ディープアクセス型に機種変更も可能。
深打ちボンディング、リボンボンディングにも対応できる拡張性も兼ね備えた
卓上型のワイヤーボンダーです。

参考動画

卓上型ウエッジワイヤーボンダー紹介動画

https://youtu.be/3eIkFCEe7xU

X-Y-Z 3軸マニピュレーター操作の動画

https://youtu.be/buROruJFHug

ウエッジワイヤーボンディング動画

https://youtu.be/-rlAQyxAVKw

特長

写真1-1写真2-1

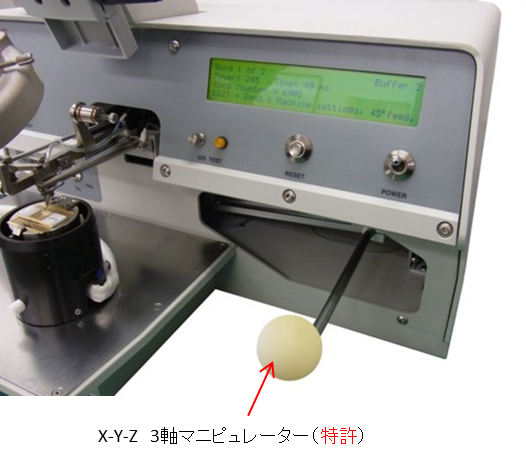

  • X-Y-Z 3軸マニピュレーター(特許)
    WEST・BOND社の特許です。
    X軸、Y軸、Z軸の3軸を単一マニピュレーター操作で連動して動かす事が出来ます。
    半導体やバイオテクノロジー等、幅広い分野で活用頂いている高性能マニピュレーターです。

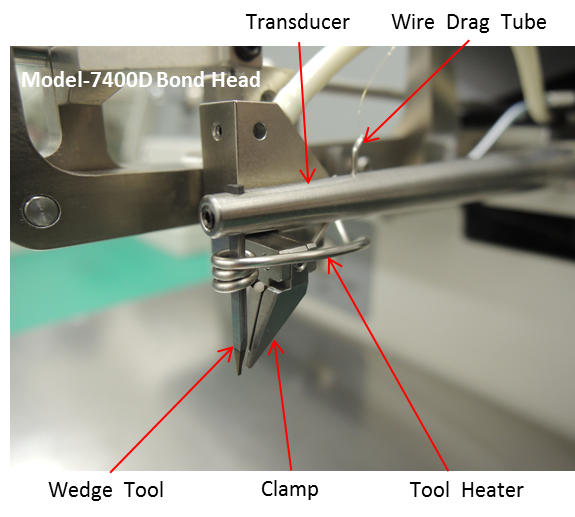

  • 45度ウエッジボンディング
    超音波伝達効率及びワイヤーフィード性が最も良いとされる45度クランプを採用
    出力を抑えた安定ボンディングを行うことができます。
  • ファイヤリングスイッチ
    ボンディングツールに設定荷重が掛ると自動的に超音波を印加します。
    つまり作業者はボンディング面の高さ調整を行う必要がありません。
    それによりワークの厚さに関わらず安定したボンディング性を実現しました。
  • デュアルフォース
    1STボンドと2NDボンドの荷重を任意に調整する事が出来ます。
    多様なボンディングサンプルへの条件設定に非常に有効です。
  • インチングコントロールスイッチ
    高性能クランパーによるワイヤーテール微調整機構です。
    1ステップ(約2.5μm)で調整する事が出来ますので、極小電極へのボンディングに有効です。
  • 超音波ワイヤーフィード機構
    超音波を印加しながらワイヤーフィードを行います。
    ワイヤー供給時の引っ掛かりや詰まりを軽減する事が出来ます。
  • スティッチボンディング(連続ボンディング)
    作業者はボンド数を設定するだけで、簡単にスティッチボンディングを行う事が出来ます。
    ボンド数は最大21ボンドまで設定可能。LEDの直列配線などにも有効です。
  • ボンドカウンター
    超音波印加回数をカウントする事が出来ますので、生産管理にも使用出来ます。
    ボンド数は500ボンドから30000ボンドまで、500ボンドステップで設定する事が出来ます。
  • 高い汎用性
    金線、アルミ線だけでなく、銅線、銀線、Pt線、Nb線などの特殊用途にも対応しております。

サポート

高いスキルと充分な経験を持ったボンダー専門技術者が
納品後もサポートを行います。
50年に渡る実績と経験に裏付けされておりますので
高い満足感を得る事が出来ます。

  • 修理作業(20年以上前の装置でも対応可能です)
  • メンテナンス作業
  • ボンディング条件出しのアドバイス
  • ボンディングツールの選定
  • 移設業務
  • 再オペレーショントレーニング作業
  • ワークホルダーの作製相談 等々
写真43-1

アプリケーション

写真44-1

  • 金線ウエッジワイヤーボンディング
    線径13μmφ~50μmφまでの金線ボンディングが
    可能です。
    ウエッジツールの選定により、□50μm以下の
    ボンディングパッドにもボンディングを
    実現することができます。
  • アルミ線ウエッジワイヤーボンディング
    線径13μmφ~50μmφまでのアルミ線ボンディングが可能です。
    ウエッジツールの選定により、□50μm以下の
    ボンディングパッドにもボンディングを
    実現することができます。
  • 特殊ワイヤーボンディング
    Ag、Cu、Nb、Pt、Niなどの特殊線材を使用したボンディングが可能です。
    超電導デバイス、MEMSデバイス、生体デバイス等、幅広く応用する事が出来ます。

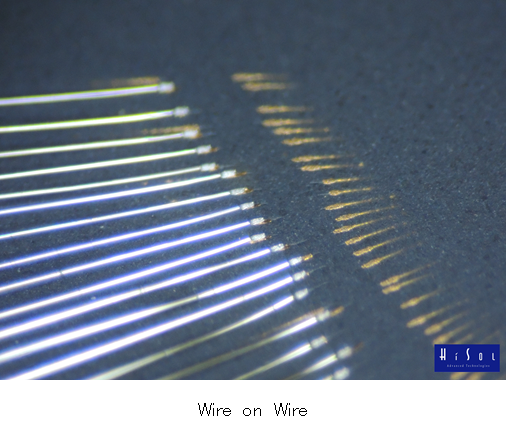

  • Wire on Wire
    評価解析に最適なボンディング工法です。
    研磨して露出したワイヤー部分に直接、アルミ線ボンディングを行います。
    WEST・BOND社製 マニュアルウエッジワイヤーボンダーでしか対応出来ない特殊配線技術です。
  • TAB/ビームリード/被覆線ボンディング
    TAB、ビームリード、被覆線を対象物に直接接合する事が出来る特殊技術です。
    用途に合ったツールを準備するだけで、様々な接合条件を確認する事が出来ます。

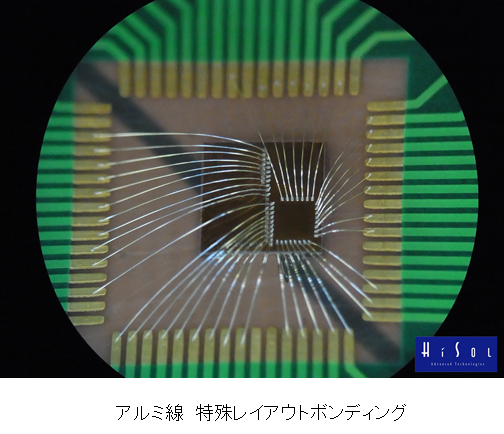

ボンディング事例

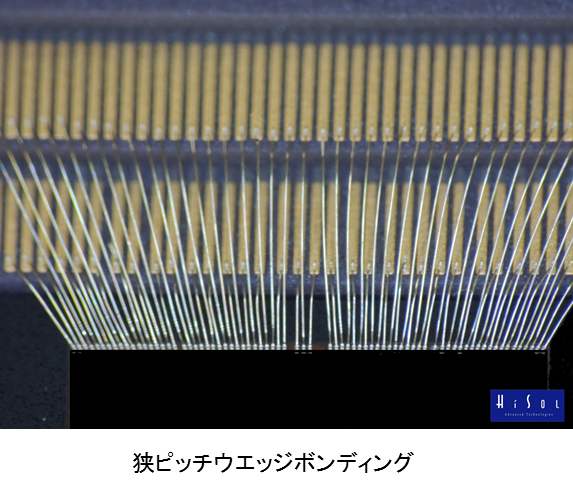

写真6-1
写真7-1
写真8-1

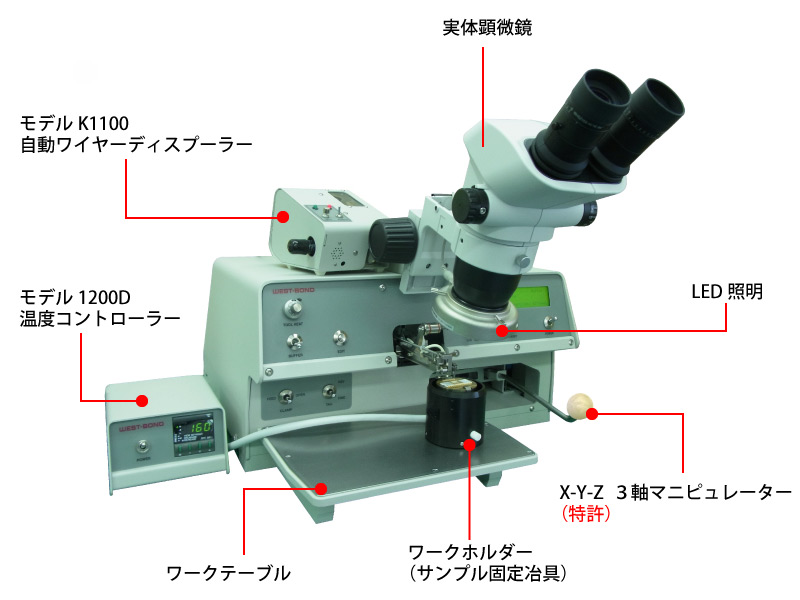

装置外観

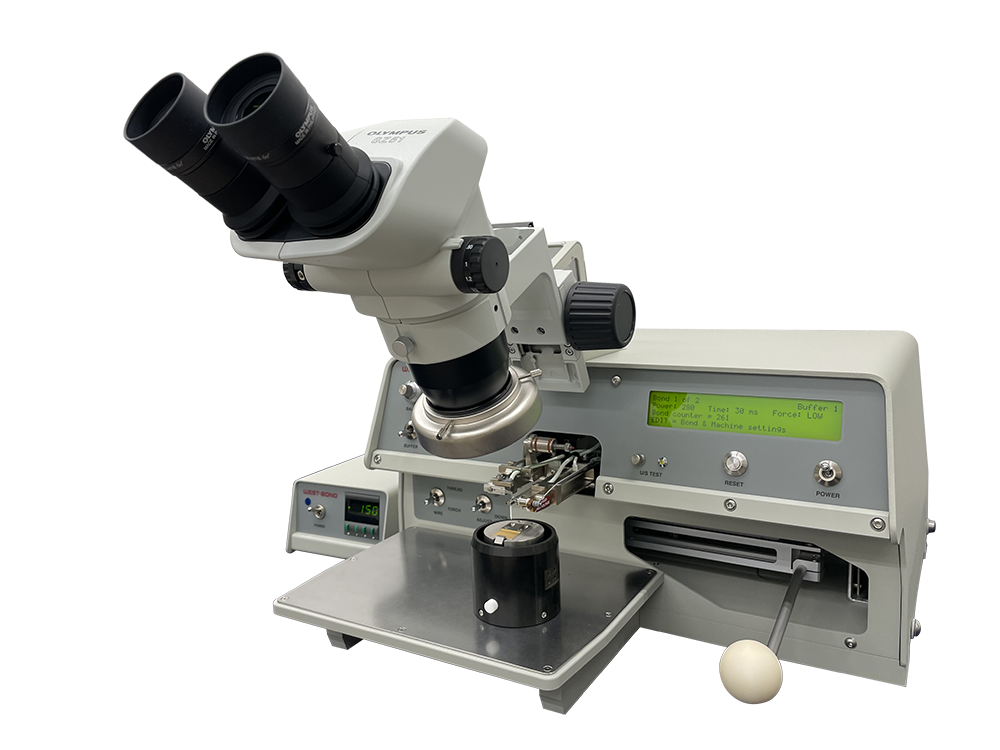

7400D-装置外観

主な仕様

ボンディング方式 US / TC 又は サーモソニック方式
操作方法 X-Y-Z 3軸マニピュレーター(特許)
ワイヤー 13μmφ~50μmφまでの金線、アルミ線
特殊ワイヤー Ag線、Cu線、Ni線、Nb線 等に対応(別途ご相談下さい)
周波数 63KHz
超音波パワー High Power設定時 最大4W
Low Power設定時 最大2W
超音波タイム 0~999ms 1ms単位で設定可能
荷重 18g~90g(調整可能)
ワイヤーフィード角 45度 (機種変更で90度も対応可能)
ラジアントヒーター(ツール加熱機構) 常温~200℃(調整可能)
スティッチボンディング 1~21ボンドまで設定可能(最大20ループボンディング)
超音波ワイヤーフィード機構 設定範囲は超音波パワーと同じ
インチングコントロールスイッチ テールの微調整が1ステップ単位で可能
デュアルフォース機構 1STボンド、2NDボンドの荷重を個別設定可能
ボンドカウンター 500~30000ボンド 500ボンド単位で設定可能

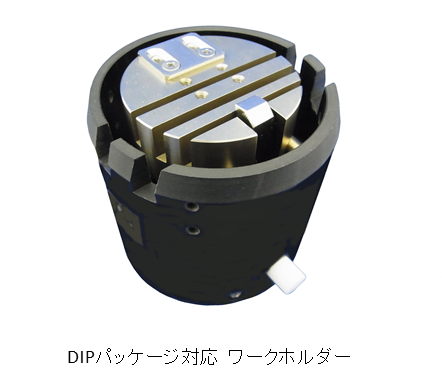

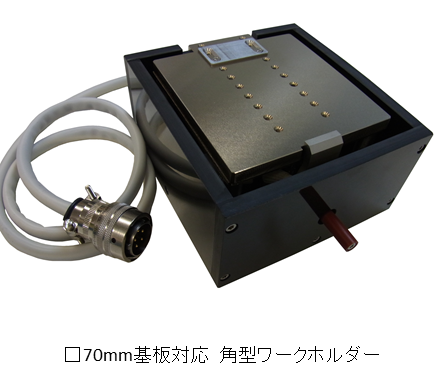

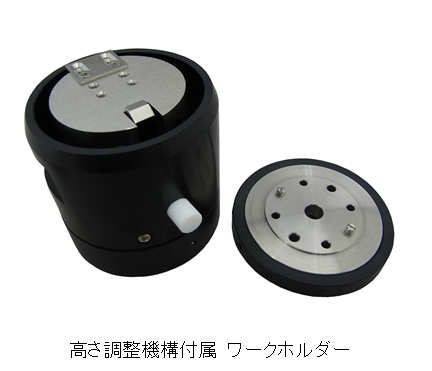

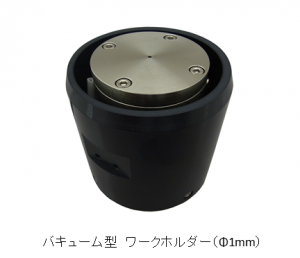

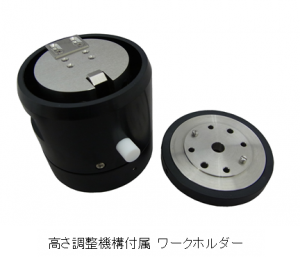

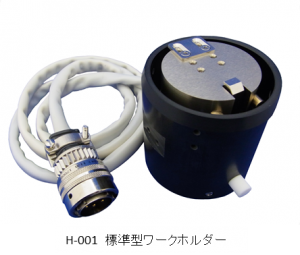

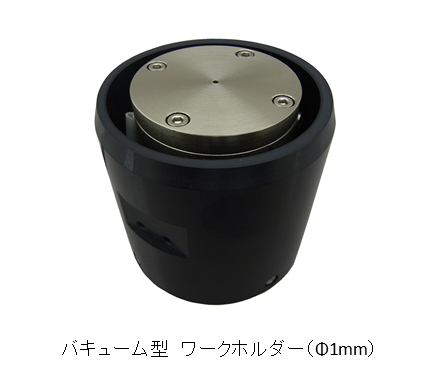

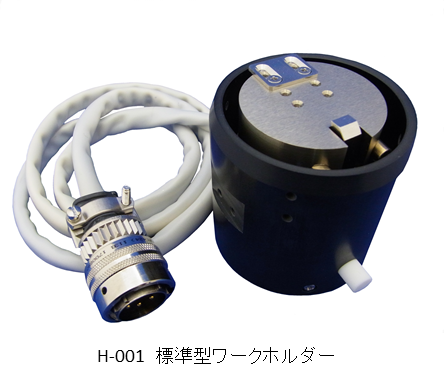

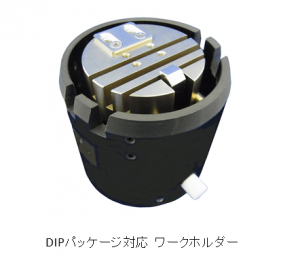

ワークホルダー(サンプル固定冶具)

各種基板、パッケージに対応したワークホルダーを設計製作しております。

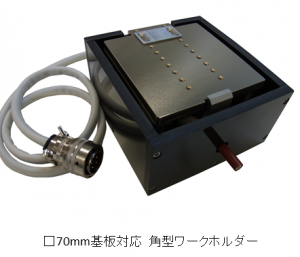

写真31-1 写真37-1
写真38-1 写真39-1
写真40-1 写真41-1

オプション

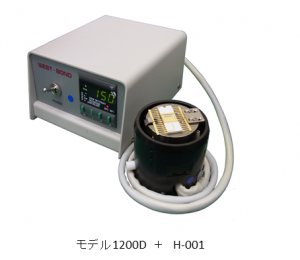

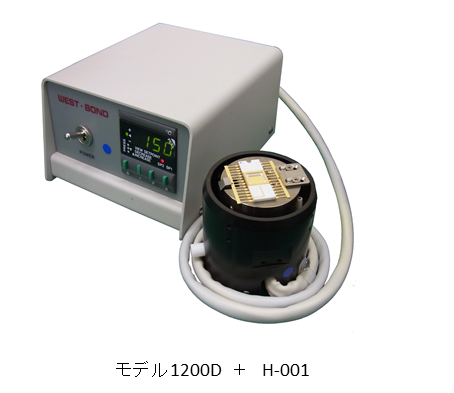

モデル1200D 温度コントローラー

op1
モデル1200D 温度コントローラー

最大500℃まで設定可能な温度コントローラーです。
ワークホルダーと接続して使用します。

モデルK1100 自動ワイヤーディスプーラー

op2
モデルK1100 自動ワイヤーディスプーラー

自動ワイヤー供給装置です。
スプールサイズは2インチ、1/2インチに対応しております。

ワークアジャスタブルテーブル

op3ワークアジャスタブルテーブル

高さ調整機構付属テーブル
高さ調整範囲が18mmと幅広い用途でご活用頂けます。

-46D ディープアクセスクランプASSY

op4-46D ディープアクセスクランプASSY

モデル7600D仕様に機種変更する為のクランプユニットです。
機種変更により、最大深度16mmの深打ちボンディングに対応可能となります。

PC3-5.5T(AF20) コンプレッサー

op5
コンプレッサー(エアーフィルター付属)

本体駆動用エアー供給源(フィルター付属)
タンク容量 5.5リットルタイプのコンプレッサーです。

テンションゲージ

op6
テンションゲージ

ボンディング荷重を測定する為のゲージです。
端子部分は「丸型」となります。

デモ機のご案内

弊社(東京 御徒町)に各種デモ機をご用意致しております。
装置ご検討に際し、実際のマシンを操作しながらのお打合せが可能です。
ご希望の際にはお気軽にお申し付け下さい。

また、サンプル持ち込みにも対応しております。
ご不明点がございましたらご連絡を頂けますようお願い申し上げます。

TEL : 03-3836-2800

デモルームまでのアクセスは以下ををご参考下さい。
