卓上型マルチワイヤーボンダー(ボール&ウエッジ兼用型)
ボールボンディング、ウエッジボンディング兼用機
45度ウエッジボンディングにも対応します。

ボールボンディング、ウエッジボンディング、
バンプボンディング、リボンボンディング、
TABボンディング等、あらゆるボンディングに対応した
卓上型のマルチワイヤーボンダーです。

最新型の垂直駆動 X-Y-Z 3軸マニピュレーター(特許)
標準装備しており、今まで以上の操作性を実現した
最上級モデルとなっております。

機種変更の簡便さは勿論、広いワークエリアを持っておりますので
研究開発から少量多品種の生産まで幅広くご利用頂く事が可能です。

また、50年以上に渡る実績と経験に裏付けされた技術力は
他には無い、安心したアフターフォローをお約束致します。

概要

モデル7KEはボールボンディング、ウエッジボンディング兼用の卓上型マルチワイヤーボンダーです。
最新型の垂直駆動 X-Y-Z 3軸マニピュレーター(特許) を標準装備しておりますので
優れた操作性、高い汎用性、高精度なボンディングを実現した研究開発に最適な1台となっております。

現存するマルチタイプのワイヤーボンダーの中で、
唯一 45度ウエッジボンディング に対応した機種であり
超音波伝達効率が非常に良く、安定したワイヤーボンディングを実現します。

基本的な操作、仕様はワイヤーボンダー Dシリーズと同等となりますが
広いワークエリアを持った筐体で構成されておりますので、□250mm以上の大型基板にも対応します。

モデル7KEは少なくとも9種類のボンディングに対応したマルチワイヤーボンダーとなっております。

①45度ウエッジワイヤーボンディング
②90度ディープアクセスウエッジワイヤーボンディング
③リボンボンディング
④ボールボンディング
⑤バンプボンディング
⑥セキュリティボンディング
⑦スティッチボンディング
⑧TABボンディング
⑨被覆線ボンディング

WEST・BOND社製品のオリジナル機能 ファイヤリングスイッチ機構 により
サンプルの高さに合わせた調整は一切不要。
5mm以上段差のあるボンディングにも対応します。

ワイヤーフィードは高性能エアー開閉型クランパーでコントロールされており
超音波ワイヤーフィード機構も標準装備しておりますので安定したテール量を実現致しました。

特長

  • 垂直駆動 X-Y-Z 3軸マニピュレーター(特許)
    WEST・BOND社の特許です。
    X軸、Y軸、Z軸の3軸を単一マニピュレーター操作で
    連動して動かす事が出来ます。
    作業者はストレスを感じることなく、安定して極小領域への
    ボンディングを行うことが可能です。

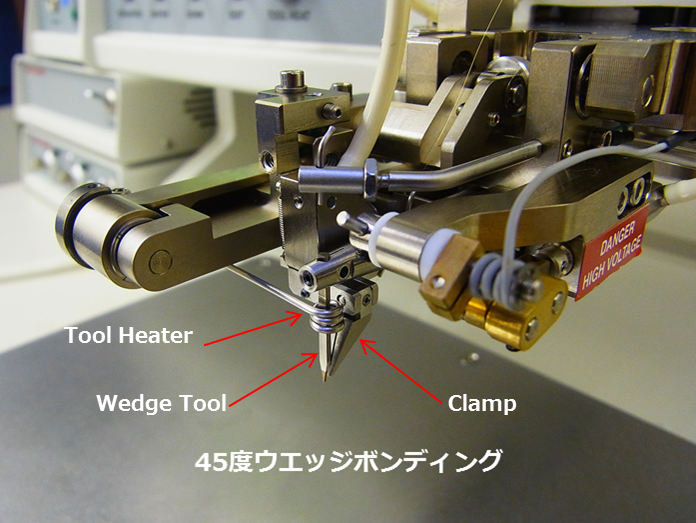

  • 45度ウエッジワイヤーボンディング
    超音波伝達効率及びワイヤーフィード性が良いとされる
    45度クランプを採用
    超音波によるダメールを最小限に抑え、
    安定したボンディングを実現します。
    WEST・BOND社製品の大きな特長の一つです。
  • ボールボンディング/ウエッジボンディング兼用型
    ボンディングツール、プログラム変更で容易に機種変更可能です。
    9種類のボンディングに対応しておりますので
    多様なアプリケーションに対応します。
  • 広いワークステージ
    最大 250mmx250mmの大型ワークにも対応可能
    ワーク形状にあった冶具(ワークホルダー)の作成も可能です。

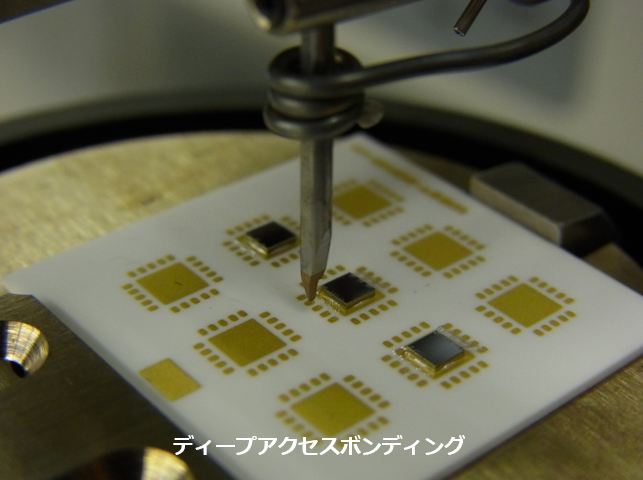

  • ディープアクセスボンディング(深打ちボンディング)
    最大深度16mmまでのディープアクセスボンディング
    (深打ちボンディング)に対応
    従来品では対応できないPKGへのボンディングを実現しました。
  • ファイヤリングスイッチ
    ボンディングツールに設定荷重が掛ると
    自動的に超音波を印加します。
    つまり作業者はボンディング面の高さ調整を行う必要が
    ありません。
    それによりワークの厚さに関わらず安定した
    ボンディング性を実現しました。
  • デュアルフォース
    1STボンドと2NDボンドの荷重を任意に調整する事が出来ます。
    多様なボンディングサンプルへの条件設定に非常に有効です。
  • 超音波ワイヤーフィード機構
    超音波を印加しながらワイヤーフィードを行います。
    ワイヤー供給時の引っ掛かりや詰まりを軽減する事が出来ます。
  • スティッチボンディング(連続ボンディング)
    作業者はボンド数を設定するだけで、
    簡単にスティッチボンディングを行う事が出来ます。
    ボンド数は最大21ボンドまで設定可能。
    バンプonワイヤー等の特殊配線にも有効です。
  • ボンドカウンター
    超音波印加回数をカウントする事が出来ますので、
    生産管理にも使用出来ます。
    ボンド数は500ボンドから30000ボンドまで、500ボンドステップで設定する事が出来ます。
  • 高い汎用性
    銅線、銀線、Pt線等の特殊ボンディングにも対応可能。
    詳細は別途ご相談下さい。
  • 充実したサポート体制
    高いスキルと充分な経験を持ったボンダー専門技術者が
    納品後もサポートを行います。
    お客様が長期に渡り、安定してご使用頂く事が出来る
    サービス体制を整えております。
  • ランニングコストが安い
    WEST・BOND社製品は全般的にランニングコストが安いです。

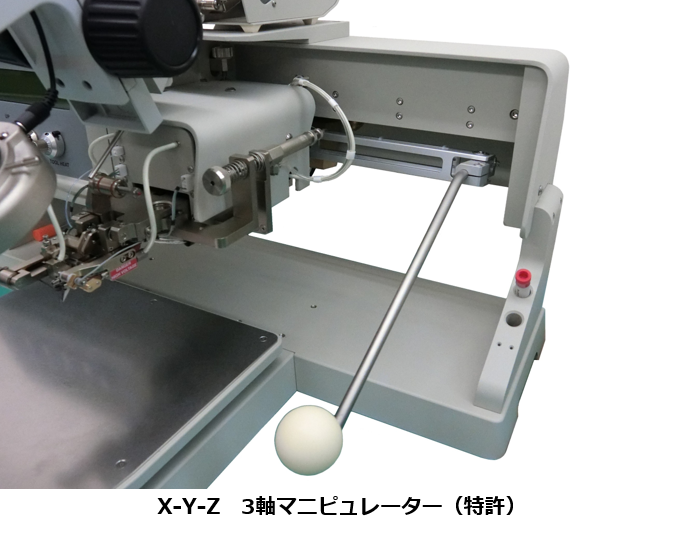

X-Y-Z3軸マニピュレーター(特許)
45度ウエッジボンディング

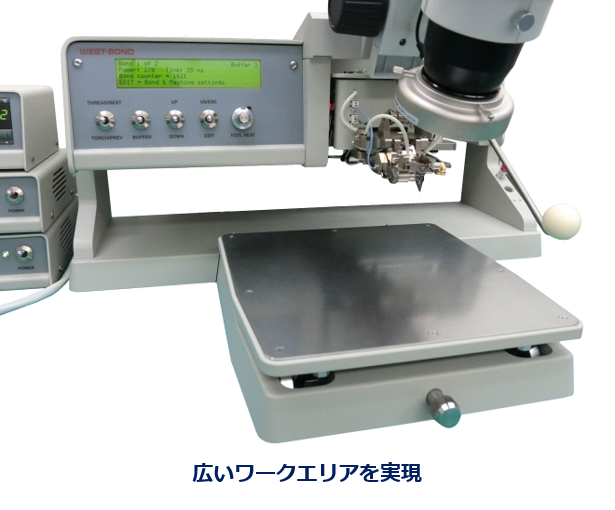

広いワークエリアを実現
ディープアクセスボンディング

サポート

高いスキルと充分な経験を持ったボンダー専門技術者が
納品後もサポートを行います。

50年以上に渡る実績と経験に裏付けされておりますので
他社にはない高い満足感を得る事ができ、
ユーザーは安心して装置使用する事が出来ます。

  • 修理作業(20年以上前の装置でも対応可能です)
  • メンテナンス作業
  • ボンディング条件出しのアドバイス
  • ボンディングツールの選定
  • 移設業務
  • オペレーショントレーニング作業
  • ワークホルダーの作製相談 等々

アプリケーション

  • 45度ウエッジボンディング
    線径13μmΦ~50μmΦまでの金線、アルミ線ボンディングが可能。
    ボンディング条件を極限まで抑える事が出来ますので
    評価用サンプルなど壊れやすいデバイスへも
    ボンディングが可能です。
  • 90度ウエッジボンディング
    線径13μmΦ~50μmΦまでの金線、アルミ線ボンディングが可能。
    最大深度 16mmまでのディープアクセスに対応しますので
    通信デバイス等の箱型PKGへのボンディングにも対応します。

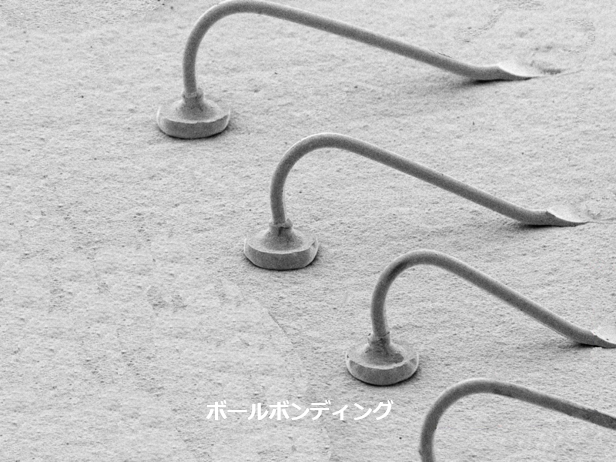

  • ボールボンディング
    線径13μmφ~50μmφまでの金線ボンディングが可能。
    最大深度 16mmまでのディープアクセスに対応します。

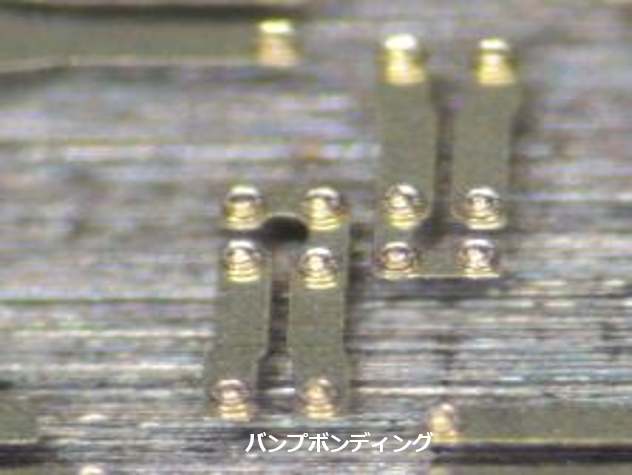

  • バンプボンディング
    バンプ径 45μmΦ~実現可能
    フリップチップ実装の研究開発尚、幅広い用途で
    ご使用頂く事が出来ます。
  • セキュリティボンディング(補強)
    2NDボンド部分にバンプボンディングを行い、
    強度補強することが可能
    ワイヤーボンディング後に自動でバンプボンディングに
    切り替わるシーケンスも設定可能。

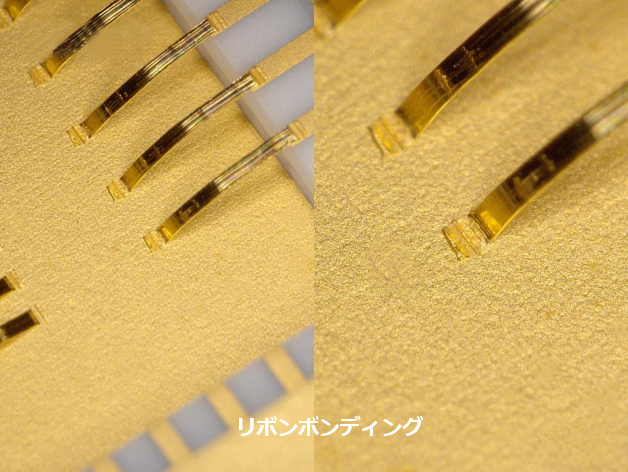

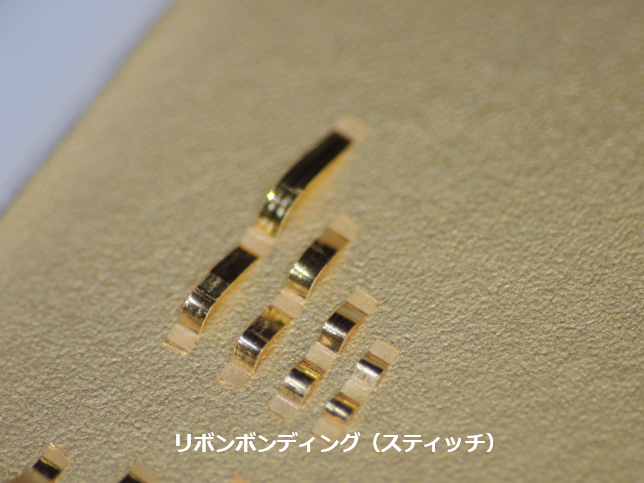

  • リボンボンディング
    W=300μmまでの金リボン、アルミリボンのボンディングが可能。
    ワイヤーに比べ接続部の電気抵抗を抑える事が出来、
    強度も向上します。
    光通信モジュール等で多く採用されております。
  • プラチナ線(Pt線)ボンディング
    Pt線を用いた特殊配線が可能
    生体デバイス、ソフトマテリアルを用いたデバイス
    ウェアラブルデバイス等幅広く応用する事が出来ます。

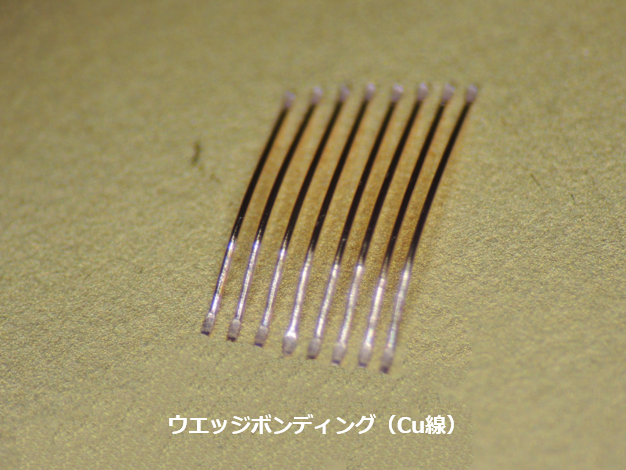

  • 銅線(Cu線)、銀線(Ag線)ボンディング
    線径13μmΦ~50μmΦまでの線径に対応可能
    研究開発向きとしてご使用頂く事が可能。

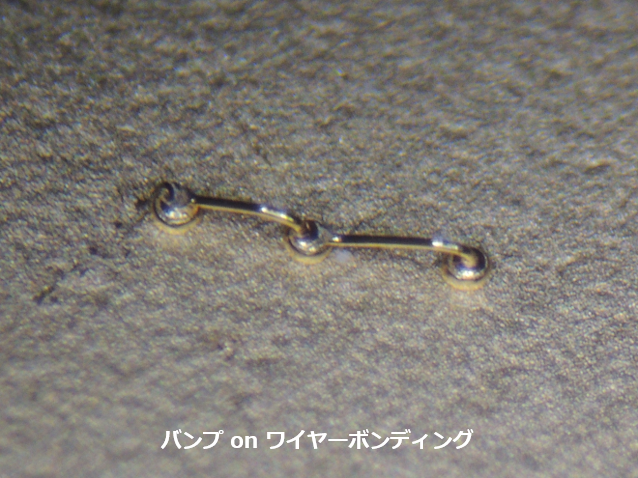

  • バンプ on ワイヤー
    バンプ上にワイヤーボンディングを行う特殊配線技術です。
    モデル7200CR エポキシボンダーを用いてレベリングを行った後に行うとより一層安定した配線が可能です。

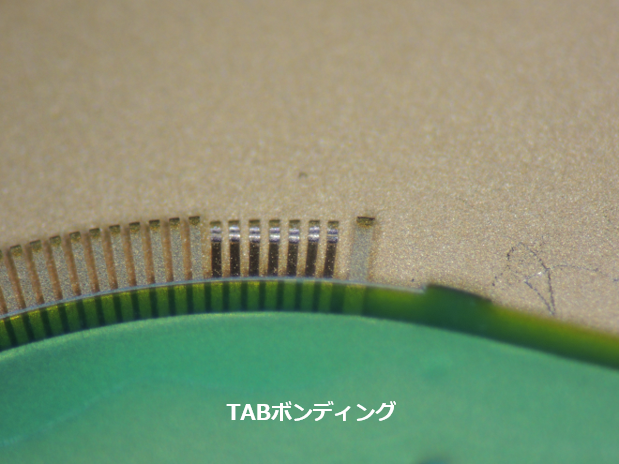

  • TABボンディング
    超音波を用いたTABボンディング実装。
    TABツールの選定からご提案が可能です。
  • 被覆線ボンディング
    絶縁被覆されたワイヤーを用いた超音波ボンディングが可能。
    被覆線ツールと併せてご提案することが可能。

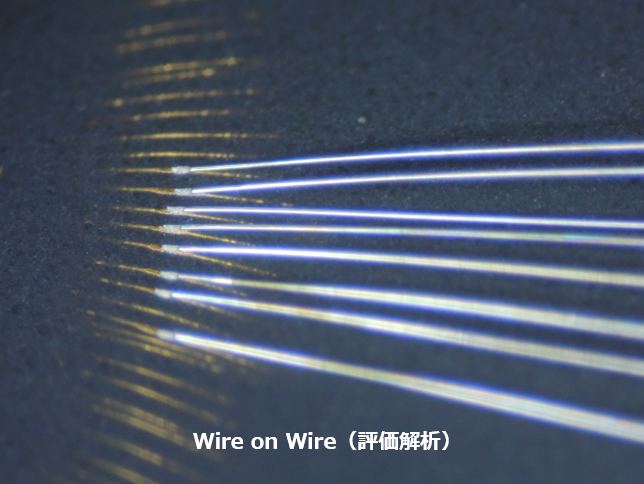

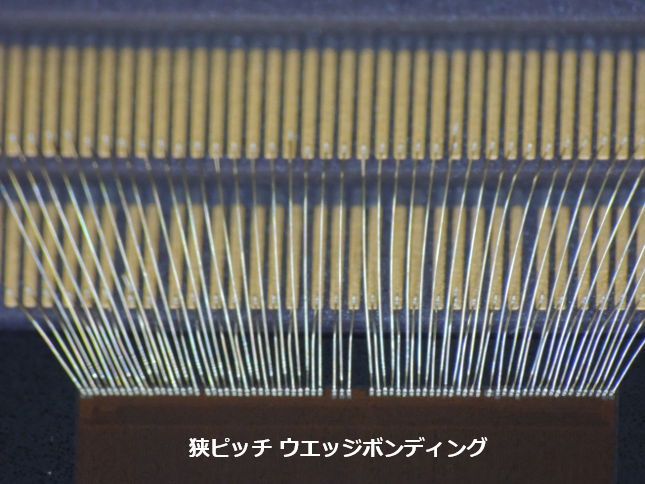

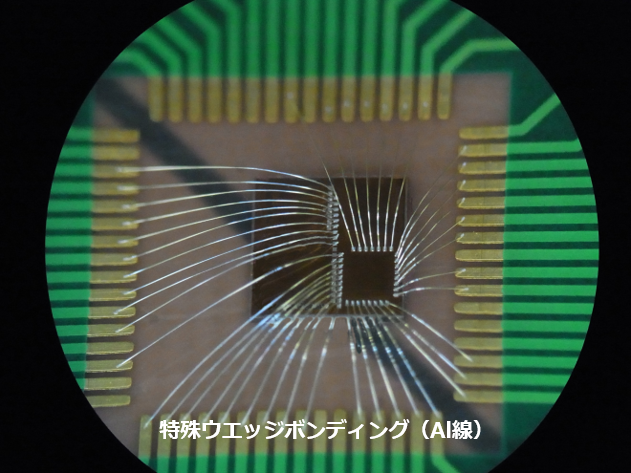

ボンディング事例

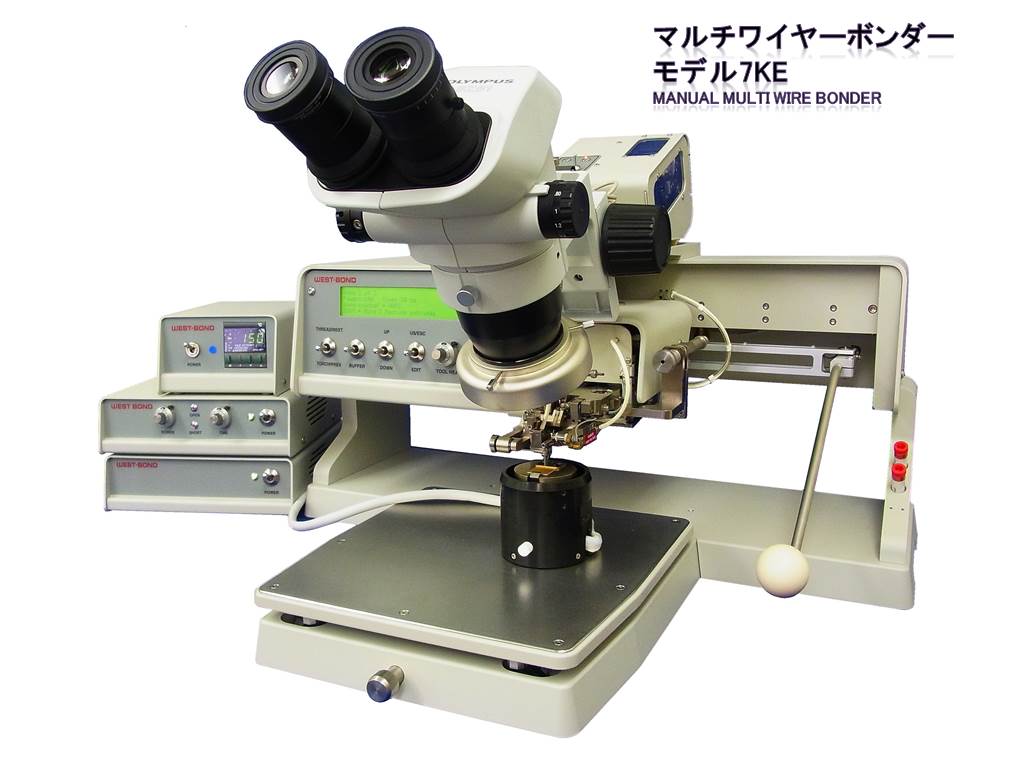

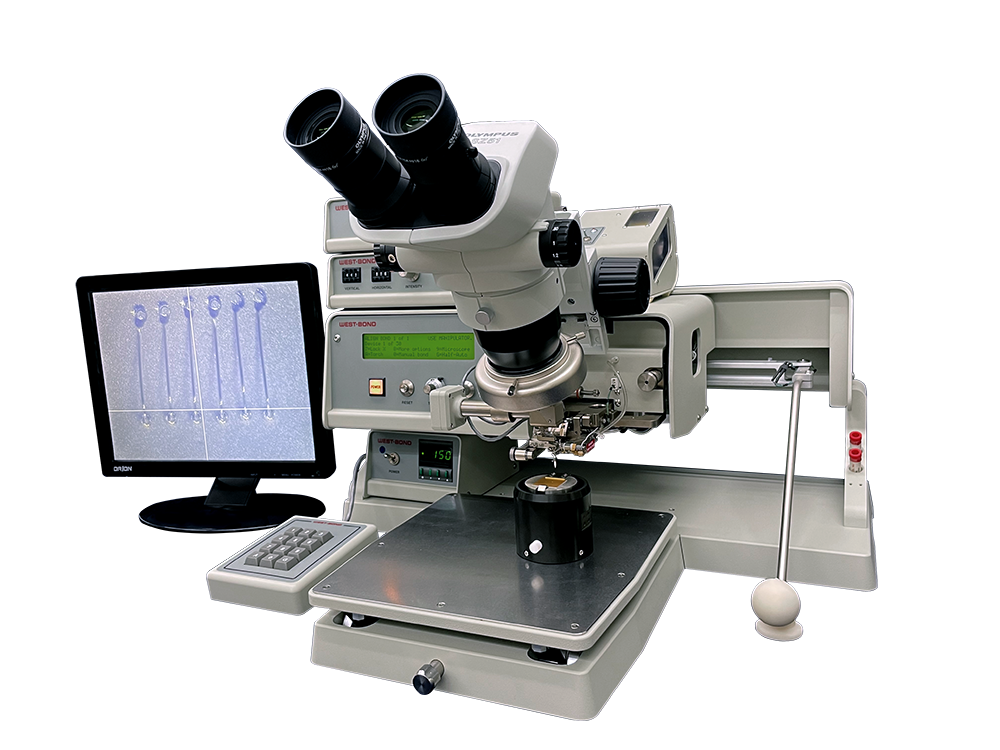

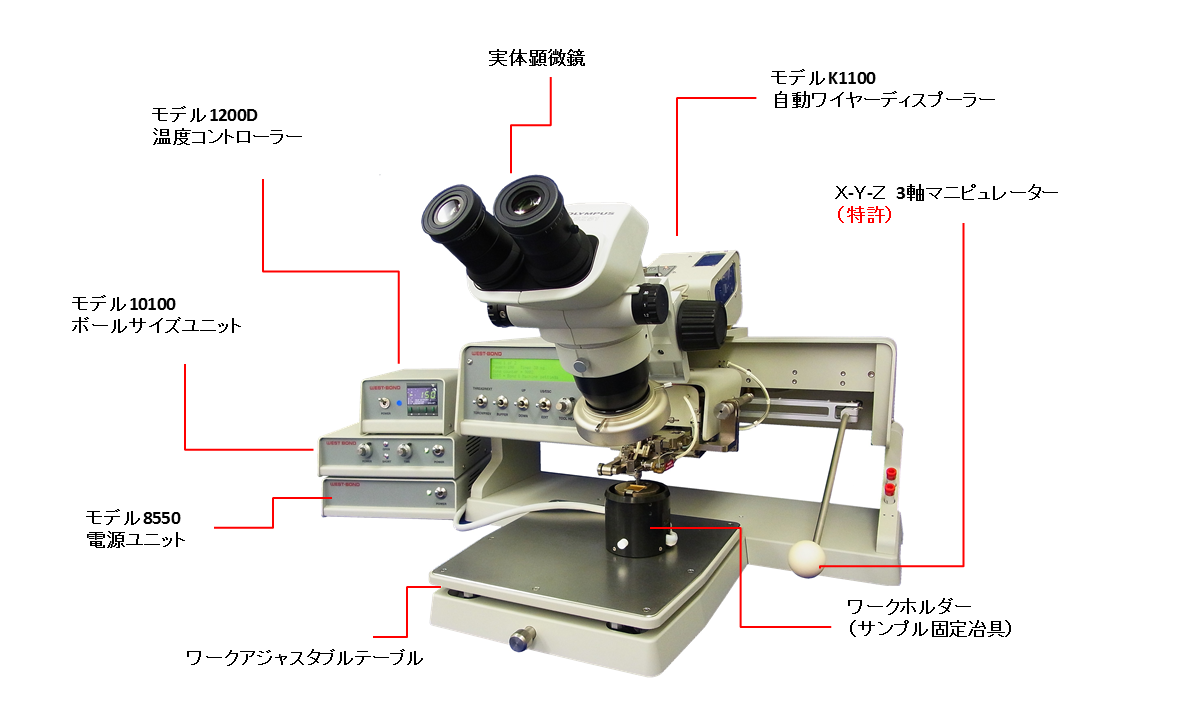

装置外観

ボンドヘッドアッセンブリー

機種変更はユーザー側で簡単に行うことが可能です。
ユニット交換及びプログラムの切替交換作業は10分以内です。

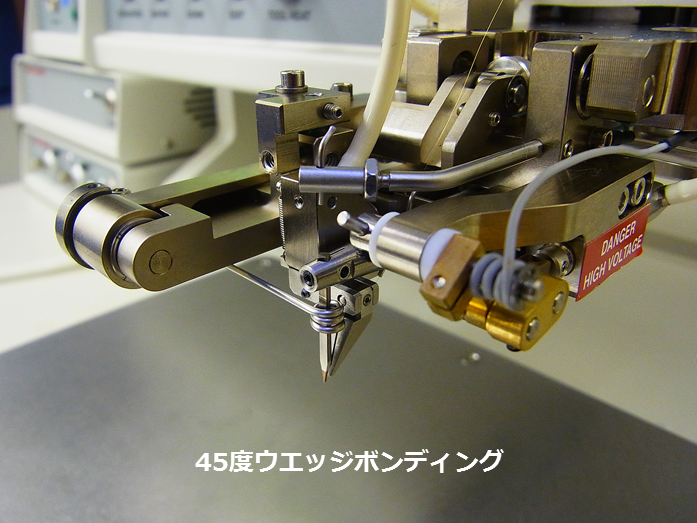

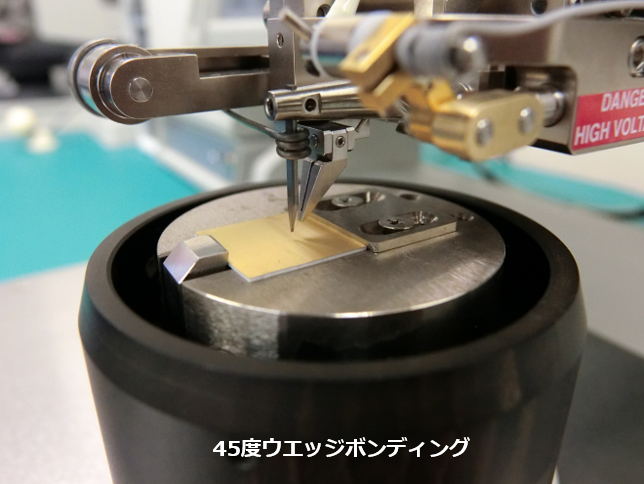

45度 ウエッジボンディング ツールヘッドアッセンブリー

45度 ウエッジボンディング ツールヘッドアッセンブリー

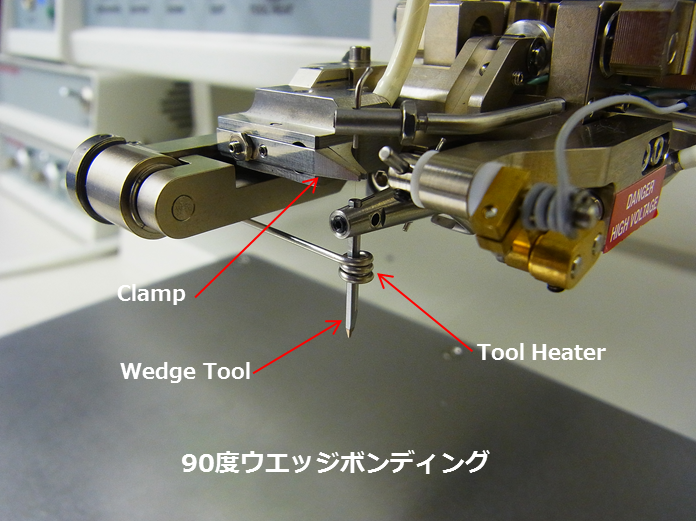

90度 ウエッジボンディング ツールヘッドアッセンブリー

90度 ウエッジボンディング ツールヘッドアッセンブリー

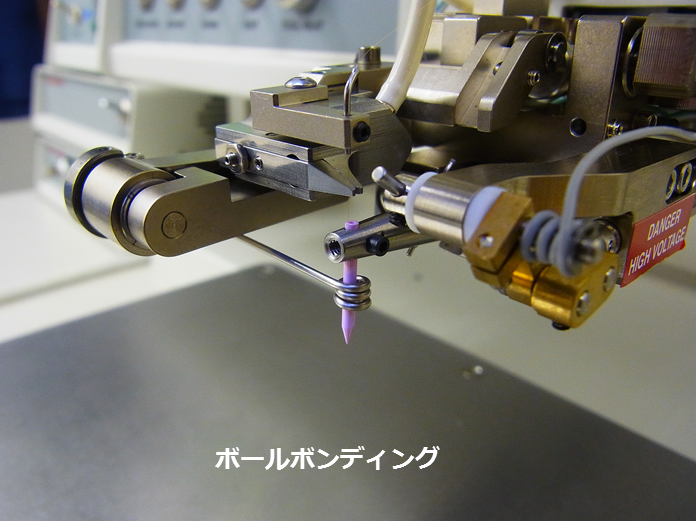

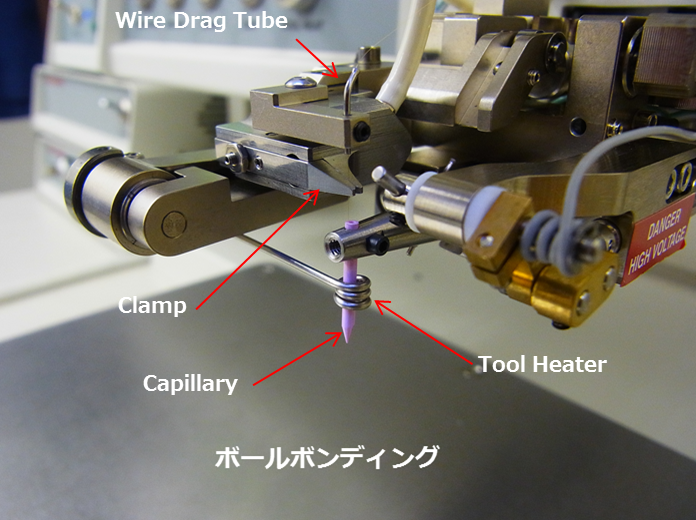

90度 ボールボンディング ツールヘッドアッセンブリー

90度 ボールボンディング ツールヘッドアッセンブリー

主な仕様

ボンディング方式 US / TC / サーモソニック方式
操作方法 垂直駆動 X-Y-Z 3軸マニピュレーター(特許)
荷重 10g~200g
対応ワイヤー(45度ウエッジ) 13μmΦ~50μmΦの金線、アルミ線
※Cu線、Ag線、Pt線、Ni線、Nb線にも対応可能
対応ワイヤー(90度ウエッジ) 13μmΦ~50μmΦの金線、アルミ線
W=300μm t=30μmまでの金リボン、アルミリボン
対応ワイヤー(90度ボール) 13μmΦ~50μmΦの金線
※Cu線、Ag線、Pt線にも対応可能
ワークサイズ 最大□300mmに対応可能
スプールマウント 2インチスプール 及び 1/2インチスプール に対応
周波数 63KHz
超音波パワー Low Power設定時 0W~2W
High Power設定時 0W~4W
超音波タイム 0ms~999ms
バンプボンディング 標準装備 対応線径13μmΦ~50μmΦ
TABボンディング 対応可能 TAB厚さ最大50μmまで対応可能
被覆線ボンディング 対応可能 被覆線線径最大50μmまで対応可能
スティッチボンディング 標準装備 最大20ループまで設定可能
ツール加熱機構(ラジアントヒーター) 標準装備 常温~200℃
インチングコントロールスイッチ 標準装備 テール微調整が1ステップ(約2μm)で調整可能
デュアルフォース機構 標準装備 1STボンドと2NDボンドの荷重は任意設定可能
セキュリティボンディング 標準装備 自動シーケンスの切替可能
ボンドカウンター 標準装備 500~3000ボンド 500ボンド単位で設定可能
超音波ワイヤーフィード機構 標準装備 設定範囲は超音波パワーと同じ

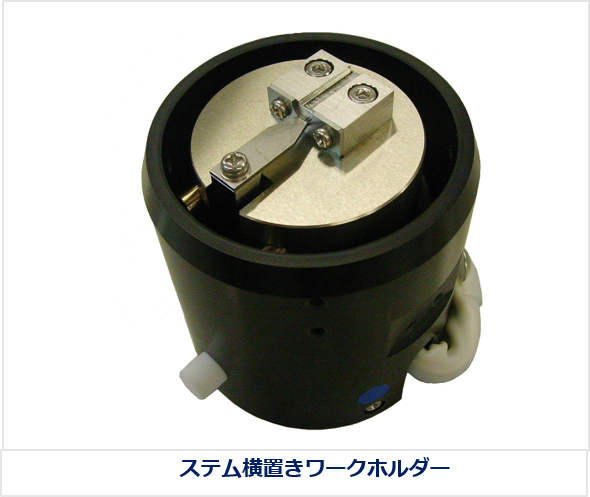

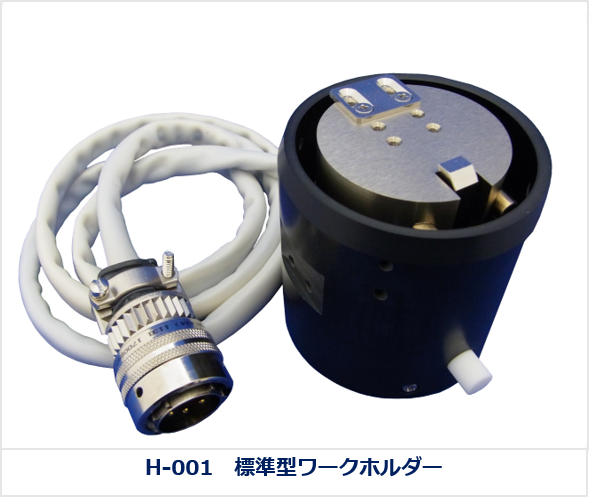

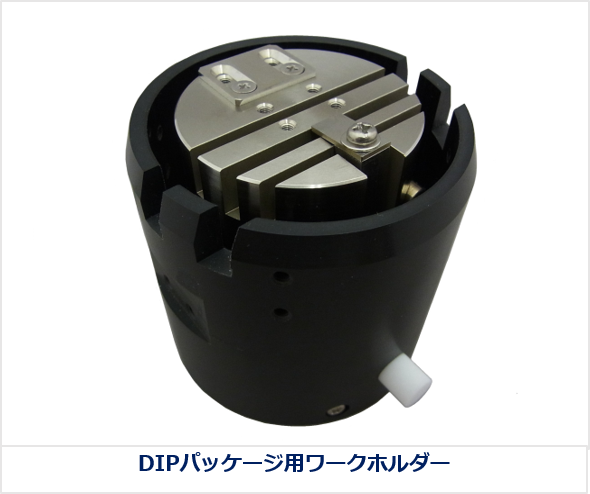

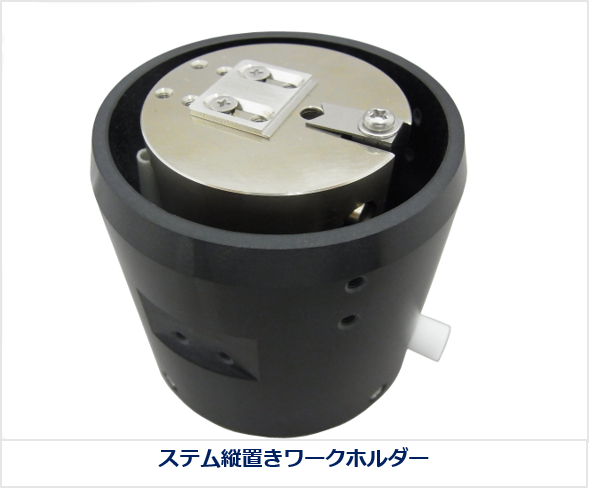

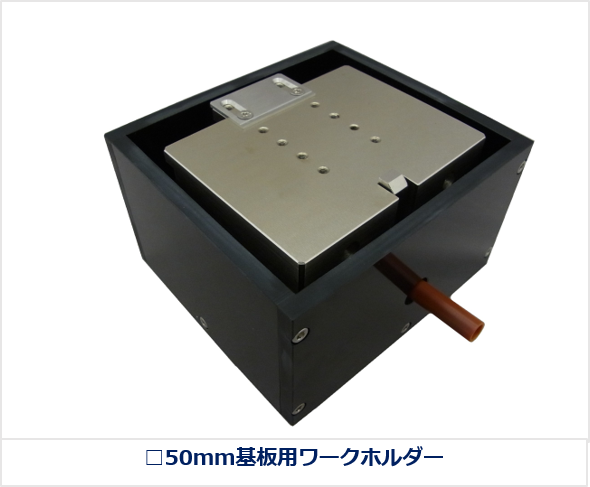

ワークホルダー(サンプル固定冶具)

各種基板、パッケージに対応したワークホルダーを設計製作しております。
お気軽にお問合せ下さい。

オプション

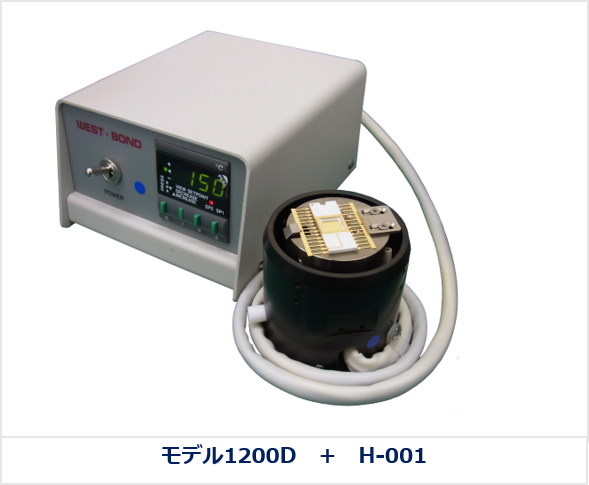

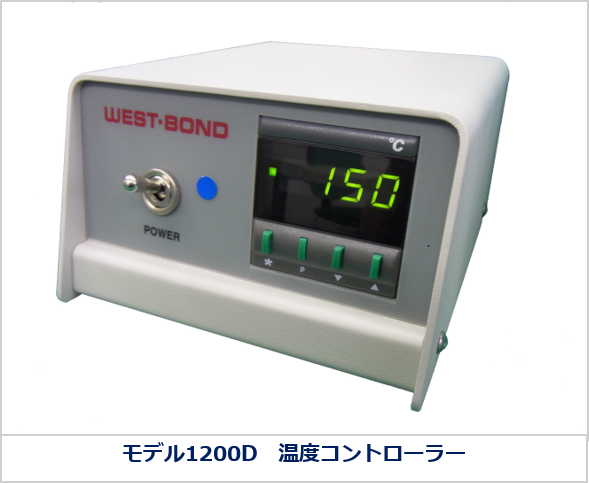

モデル1200D 温度コントローラー

最大500℃まで設定可能な温度コントローラーです。
ワークホルダーと接続して使用します。温度範囲 : 常温~500℃
温度精度 : ±5℃(H-001を150℃で使用した場合)
対応冶具 : ハイソル株式会社製 ワークホルダー

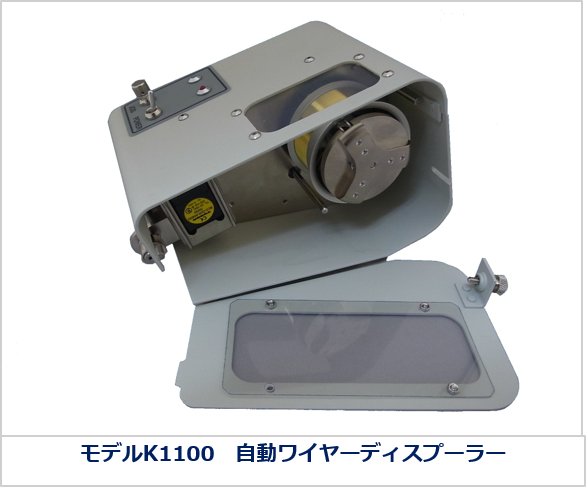

モデル1100 自動ワイヤーディスプーラー

2インチスプール及び1/2ンチスプールに巻かれた
ワイヤー、リボンに対応したワイヤー供給装置です。
内蔵のセンサーがワイヤーの弛みを感知して
自動的に一定量のワイヤーを供給します。ワイヤー : 金線、アルミ線、各種リボン等
線径   : 13μmΦ~50μmΦ
スプール : 2インチ、1/2インチ

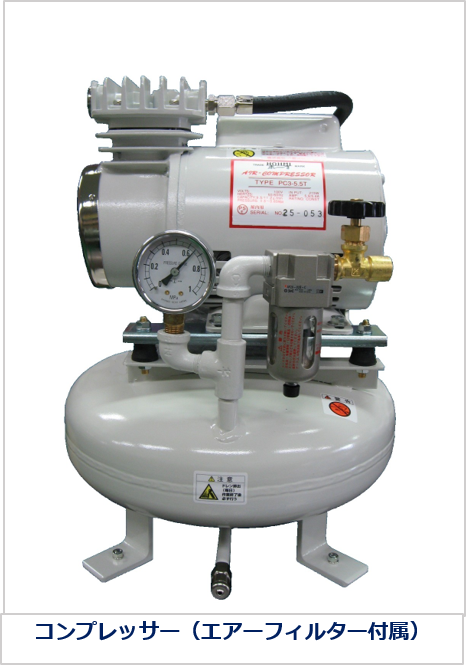

コンプレッサー PC3-5.5T(AF20付属)

ワイヤーボンダーを動作させるために必要な
エアーを供給するコンプレッサーです。
エアーフィルターが付属しております。タンク容量 : 5.5リットル
チューブ径 : 6x4mm
吐出量   : 9.5リットル/Min(50Hz)
: 11.2リットル/Min(60Hz)
作動圧力  : 0.5MPa~0.65MPa

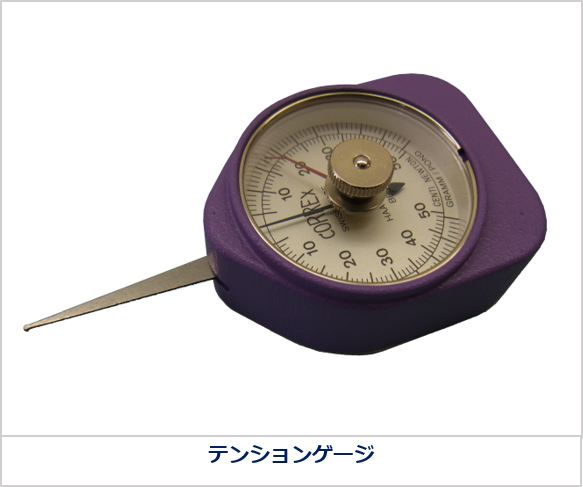

各種テンションゲージ

ボンディング荷重を測定する為のゲージです。
端子部分は丸形となります。端子形状  : 丸形
測定範囲  : 50gMAX(5g~50g)
: 100gMAX(10g~100g)
: 150gMAX(15g~150g)
置き針   : 付属

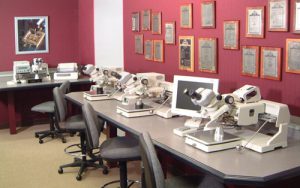

デモ機のご案内
