ワイヤープルテスター
モデル70PTE

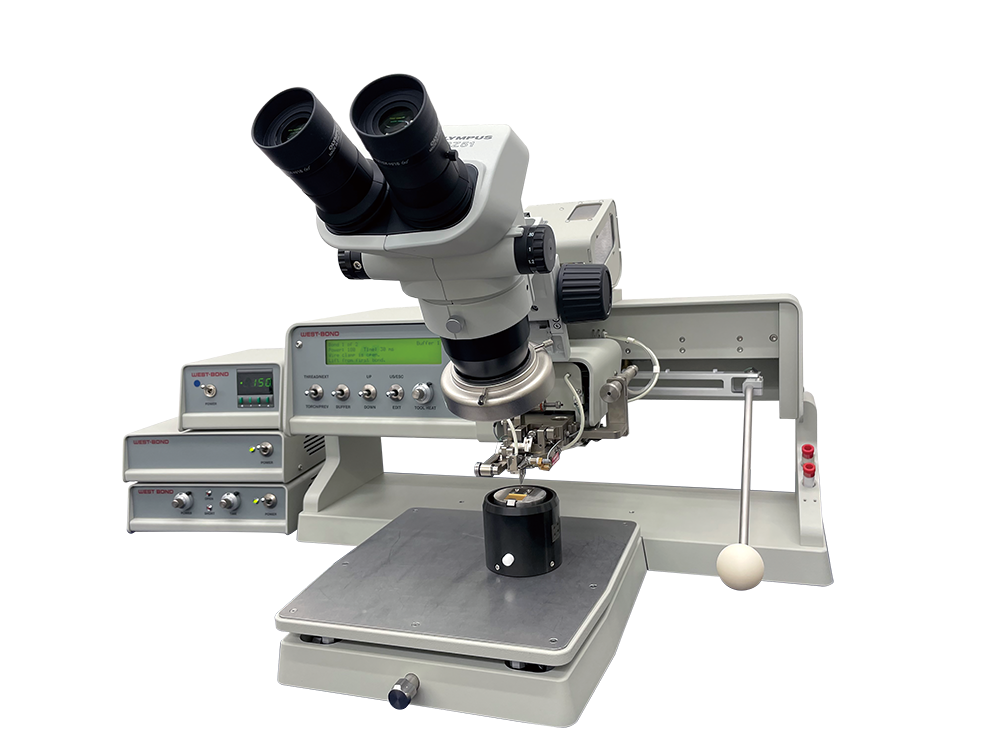

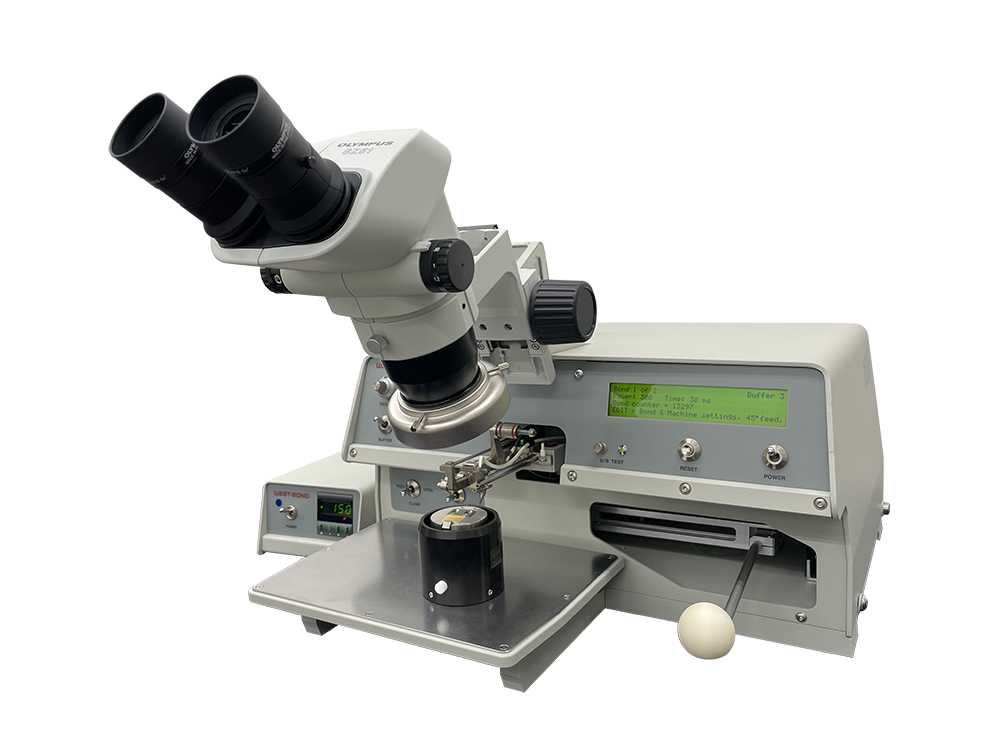

モデル70PTE ワイヤープルテスター

ウエスト・ボンド社

ウエスト・ボンド社はワイヤーボンダーのパイオニアとして40年以上の歴史を持ち、国内外を問わず多くのお客様にご愛顧頂いております。

そして弊社はウエスト・ボンド社の日本総代理店として40年以上の歴史を持ち、輸入・販売・サポートを行っております。

モデル70PTEは垂直駆動のX-Y-Z 3軸マニピュレーターが本体に組み込まれており、150mm以上の基板へのワイヤープルテストも可能となります。

また、プルテスト時にはマニピュレーターにエアーブレーキが掛かりますのでJフックがぶれる事も無くより安定したプルテストを実現しました。

特徴

モデル70PTE ワイヤープルテスター
  • 垂直駆動 X-Y-Z 3軸マニピュレーター(特許)
  • 150mm以上の基板へプルテスト可能
  • Jフック回転機構付属
  • 測定範囲 最大100gまで対応可能
  • 最小値、最大値、平均値、標準偏差をプリントアウト可能

標準構成

  • 本体部(モデル70PTE)
  • 顕微鏡部(実体顕微鏡・アーム・接眼レンズ・照明)
  • ワークホルダー
  • Jフック
  • キャリブレーション分銅

標準仕様

プルテスト方式 ワークテーブル(ステージ)下降方式
操作方法 X-Y-Z 3軸マニピュレーター(特許)
測定精度 0.1g(±0.2g)
測定範囲 最大100gまで
プル方向 Z方向
データ出力 付属プリンターからの出力
データ入力 スイッチによる入力
Jフック回転 360度 10Keyパッド操作
プルストローク(測定範囲) 20Mil(508μm)~115Mil(2921μm)
5Mil(127μm)ステップで調整可能
プルレート(スピード) 1~10の設定値により可変
インターフェース RS-232(DSub 25PIN)
ステージ(テーブル)寸法 X=260 Y=200mm
エアーホース径 1/4インチ 又は 6x4mm(内径4mm)チューブ接続
ユーティリティー 電源・電圧:100VAC・3A(付属品含め10A以内)・3Pコンセント接続
周波数:50/60Hz
エアー圧力:4kg/cm²
マシン寸法 本体部 540Dx610Wx295Hmm(顕微鏡は除く)
電源ユニット 205Dx225Wx76Hmm
重量 32Kg(顕微鏡は除く)
モデル70PTE ワイヤープルテスターモデル70PTE ワイヤープルテスターモデル70PTE ワイヤープルテスター

オプション

  • コンプレッサー
  • 各種ワークホルダー

ボンダー総合カタログをご用意致しております。
