低価格でコンパクトなUV硬化炉

UV PITARIは低価格でありながら、コンパクトで安全性の高い卓上型のUV硬化炉です。

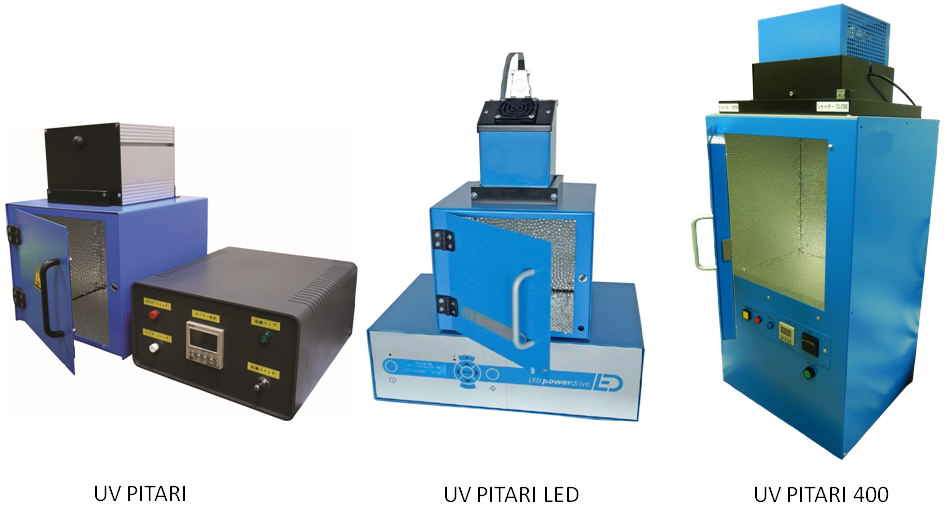

LEDタイプとランプタイプ、ワークサイズの大きなUV PITARI 400の3種類をご用意しております。
照射中はロックが掛かり扉が開きませんので、安全面でも優れております。

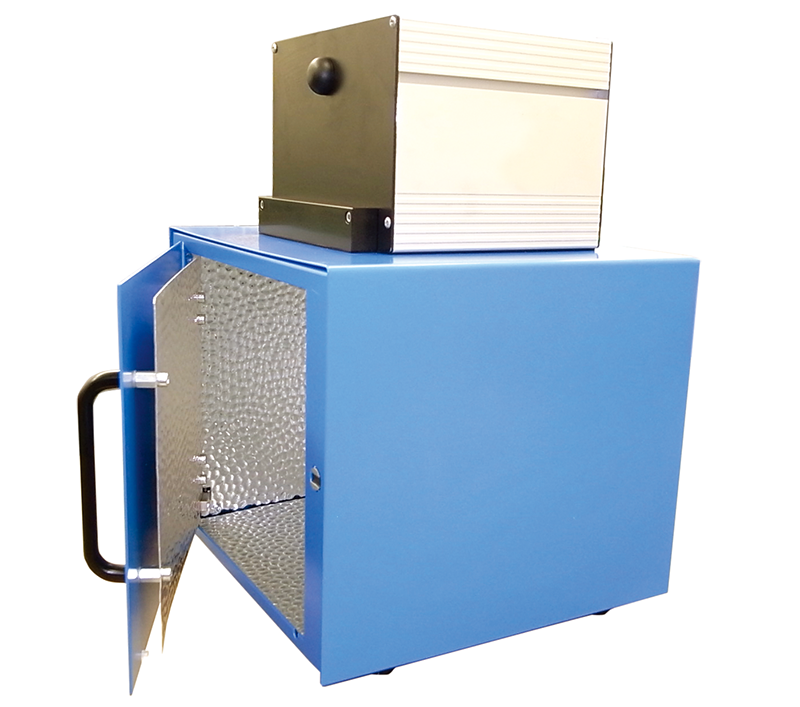

光が漏れないボックス型であり、特殊反射板によって光を様々な方向から均一に照射することが出来ます。

特徴

長寿命のLEDタイプ(LEDタイプのみ)

20,000時間以上の長寿命を実現し、熱も殆ど発生しません。

パワーコントロール(LEDタイプのみ)

照射パワーを2%から100%まで調整することが出来ます。
ランプの場合は最大照射強度に達するまで時間が掛かりますが、LEDは最初から最大強度で照射出来ます。

様々な波長(LEDタイプのみ)

5種類の波長をご用意しております。異なる波長への交換も簡単です。

3種類のランプ波長(ランプタイプ, UV PITARI 400のみ)

アイアン(Iron)・水銀(Hg)・ガリウム(Ga)の3種類のランプから選択が可能です。
※標準で付属しているランプはIronのメタルハライドランプになります。
※ランプ波長は下記の図をご参照ください。

安全性

密閉される扉により光の漏れを防止します。
照射シャッター開閉によるインターロックも付いており、タイマーによる照射時間の設定も可能です。

コンパトなサイズ

コンパクトでありながら約180×180×180mmの実用的なワークスペースがございます。
(ランプタイプ、LEDタイプ共通)
より大きなワークスペースをご希望の場合、UV PITARI 400をご選択頂けます。

均一な照射

チャンバーの内壁はディンプル加工された反射板なので、ワークに対して均一なUV照射が可能です。

スペック・寸法

	LEDタイプ仕様
型式	UV PITARI LED
電源	90-264V, 47-63Hz
本体寸法	W243 x D270 x H358(mm)
波長(+/-10nm) 強度(mW/cm2)	365nm　385nm　395nm　405nm　460nm 600 　　 800 　　900 　 1000 　　1500
ワークスペース	約W180 x D180 x H180 (mm)

	ランプタイプ仕様
型式	UV PITARI
電源	100V, 50/60Hz
本体寸法	W268 x D256 x H330 (mm)
ランプ波長	下記のランプ波長を参照ください。ランプ直下約80 / チャンバー底約20
ワークスペース	約W180 x D180 x H180 (mm)

	UV PITARI 400仕様
型式	UV PITARI 400
電源	230V, 50Hz / 115V, 60Hz
本体寸法	W466 x D402 x H834 (mm)
ランプ波長強度(mW/cm2)	下記のランプ波長を参照ください。ランプ直下約140 / チャンバー底約20
ワークスペース	約W400 x D300 x H450 (mm)

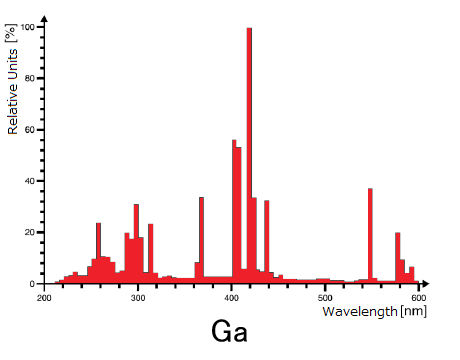

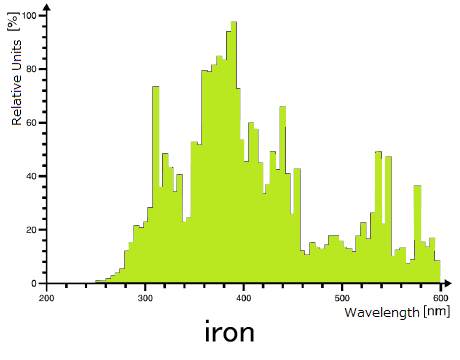

ランプ波長

ランプ寿命推移

UVメーター (照度計・積算光量計)

UV照射のプロセス管理に最適な、UVメーターです。
Basic(照度計)・High End(照度計+積算光量計)の
2種類をラインナップしております。
アプリケーション、測定波長範囲、測定照度範囲に応じて
最適なセンサ(受光部)をご使用頂く事で、
高精度な測定を実現します。

各センサの仕様詳細はお問い合わせください。

センサタイプ

特長

・ドイツ国立標準計測機関(PTB)準拠。高精度にUV照度、積算光量を測定
・決められた照度に達すると計測を開始する、オートスタート機能
・測定データの保存(1,000件)
・PC接続してデータ転送、オンライン操作　※High Endのみ
・2種類のセンサを同時併用して測定可能　※High Endのみ
