エポキシダイボンダーモデル7200CR

7400D

卓上型マニュアルダイボンダー
高精度マニピュレーターとしても使用可能

官公庁大学、各種研究機関に多くの実績がある卓上型のダイボンダーです。

X-Y-Z 3軸マニピュレーター(特許)を標準装備。
アプリケーションを変更することで様々な用途で使用することができますので高精度マニピュレーターとしても使用可能です。

概要

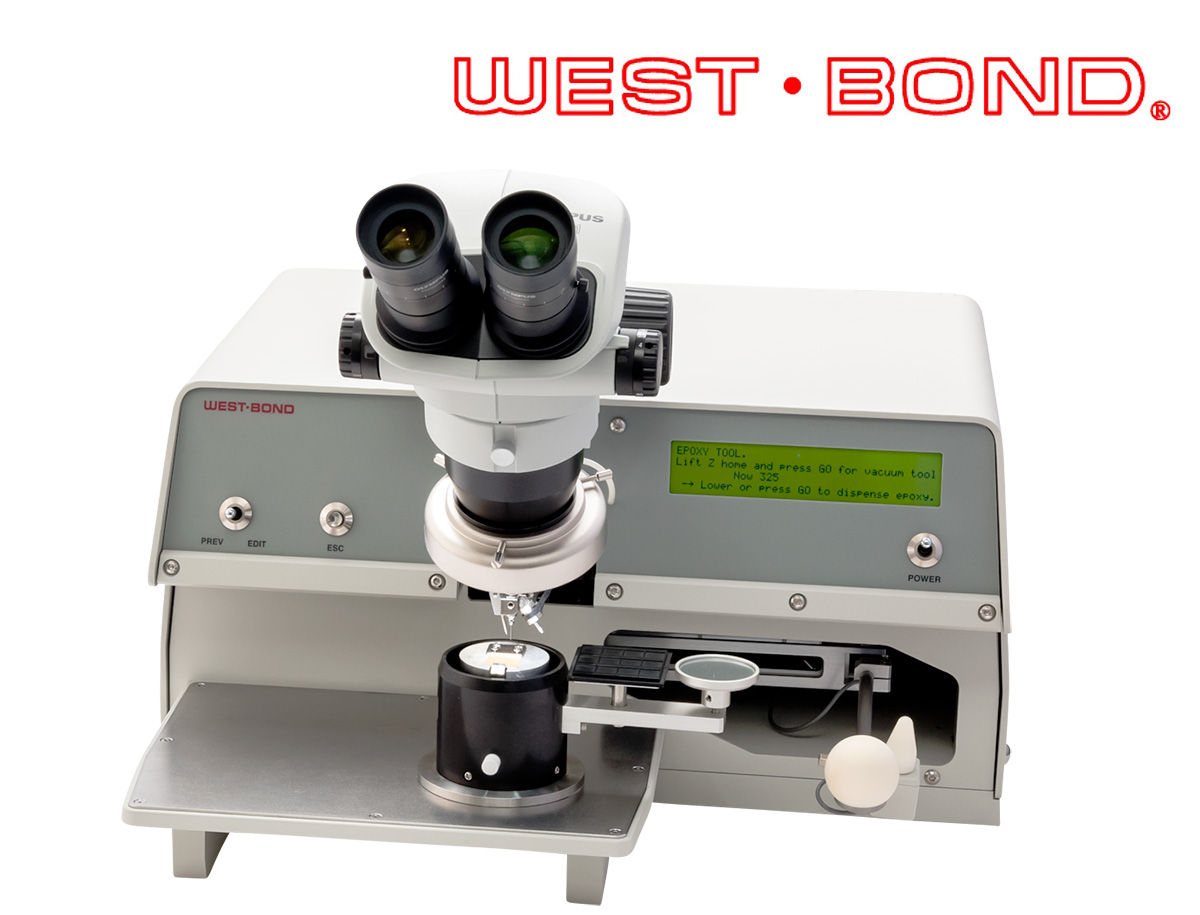

モデル7200CRは卓上型のマニュアルダイボンダーです。
新機構X-Y-Z 3軸マニピュレーター(特許)を標準装備抜群の操作性で、作業者は直感的な精密作業をストレスを感じることなく行うことが可能です。

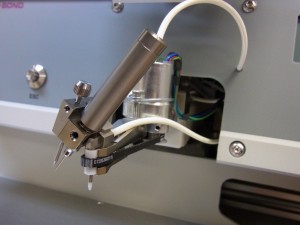

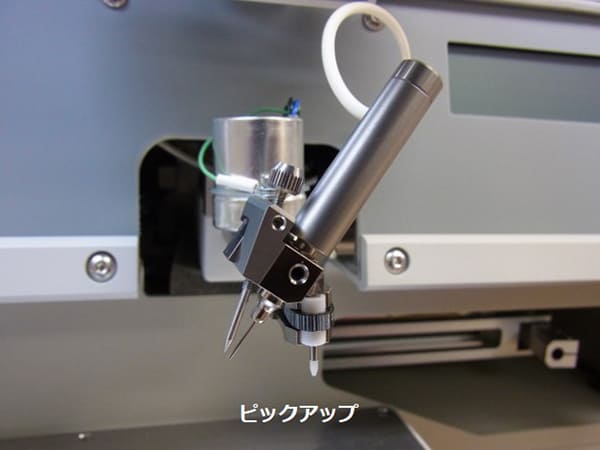

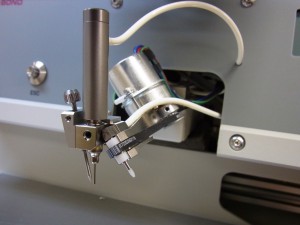

接着材のディスペンス、スタンピングに対応したツールヘッドとチップのピック&プレイスに対応したツールヘッドのデュアルヘッド機構となっております。

接着材は銀ペースト、エポキシ材、UV樹脂などに対応ピックアップ可能な部材は、チップサイズは□0.1mm~、ワイヤーはΦ0.015mm~、ボールは0.060mm~とあらゆるアプリケーションに対応した汎用性を持っております。

特長

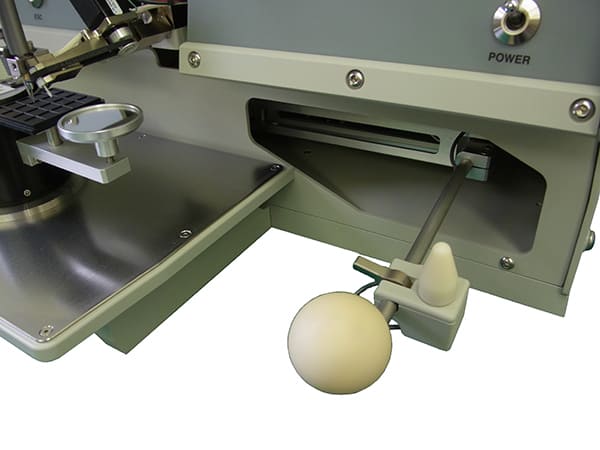

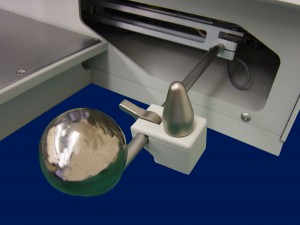

  • X-Y-Z 3軸マニピュレーター
    WEST・BOND社の特許です。
    X軸、Y軸、Z軸を単一マニピュレーターで同時駆動することができます。
    半導体だけでなく、バイオテクノロジー等幅広い分野で活用されている高精度マニピュレーターです。

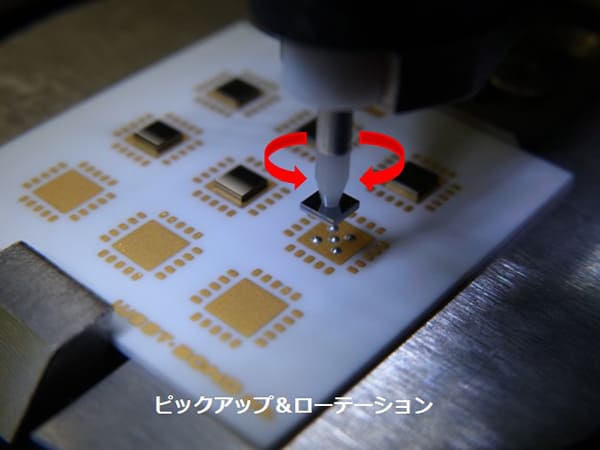

  • チップローテーション機構
    吸着コレットでピックアップしたチップ等を手元のノブを用いて360度自由に回転させることができます。
    手元ノブとコレットの回転比率がほぼ同じなので直感的に精度良い実装を実現することができます。

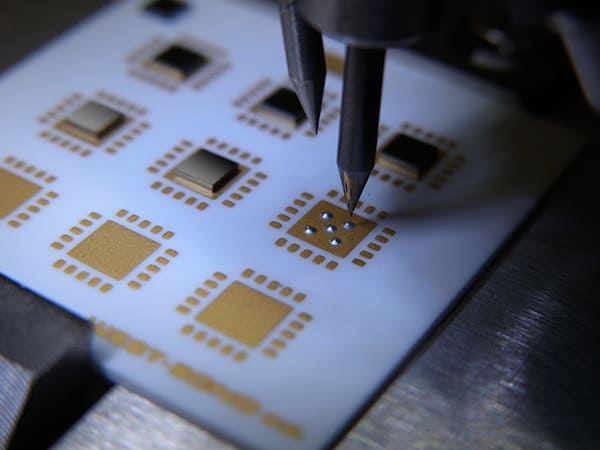

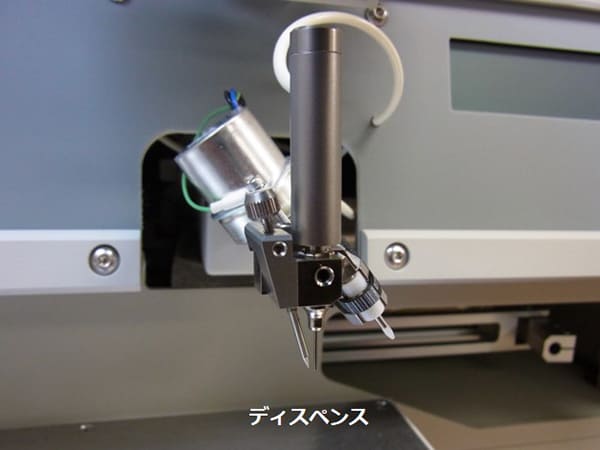

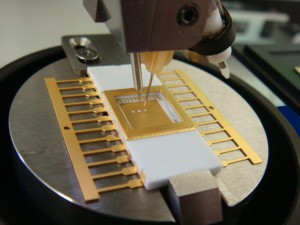

  • 接着材のディスペンス
    接着材をエアーによりディスペンスすることが可能。
    ディスペンス時間は0ms~999msまで設定することができます。

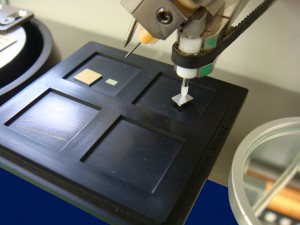

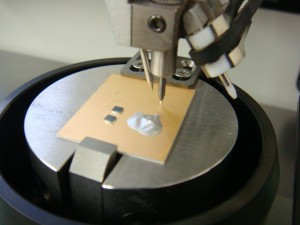

  • 接着材のスタンピング
    接着材塗布針(スタンプツール)を用いることで接着材のスタンピングに対応
    スタンプサイズはΦ0.030mm~

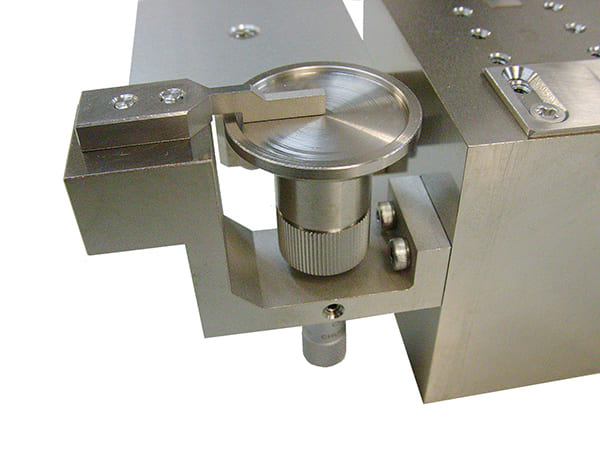

  • スキージ機構
    スタンピング時の接着材の塗布量を調整可能なスキージ機構付きワークホルダー(オプション)を取り付け可能

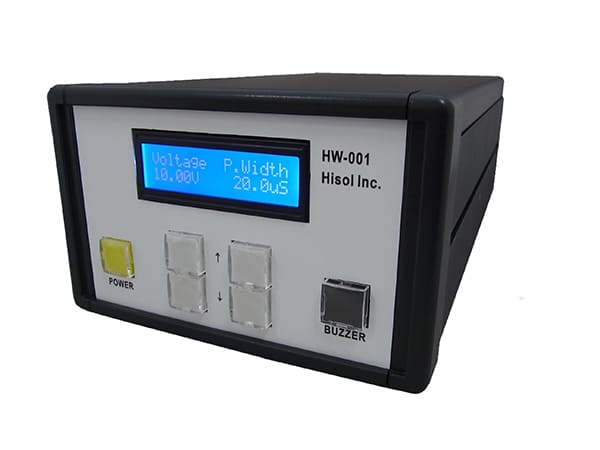

  • スポットウェルダー
    オプションでスポットウェルダーを取付けすることが可能。
    微小領域の溶接に対応しております。

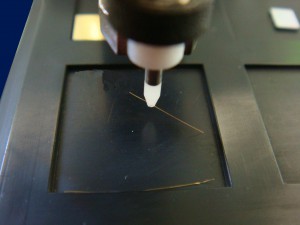

  • 特殊アプリケーション

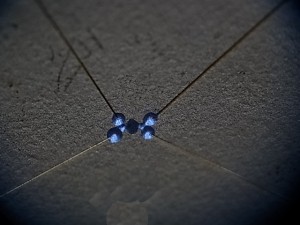

    ペースト配線、ケガキ、配線切断、劈開、金ブロック実装、3D実装等、様々な用途でご使用頂くことが可能です。

参考動画

製品紹介動画

モデル7200CRの概要をご案内しております。

基本動作の紹介動画

モデル7200CRの基本動作の紹介動画です。
デュアルヘッド機構による、ディスペンスヘッドと、ピックアップヘッドの切り替え動作をご確認頂くことが可能です。

ディスペンス&ピックアップ動作の動画

モデル7200CRを用いた接着材ディスペンス及びチップピックアップ動画です。
ピックアップしたチップを360度回転することも可能です。

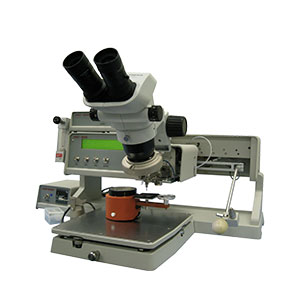

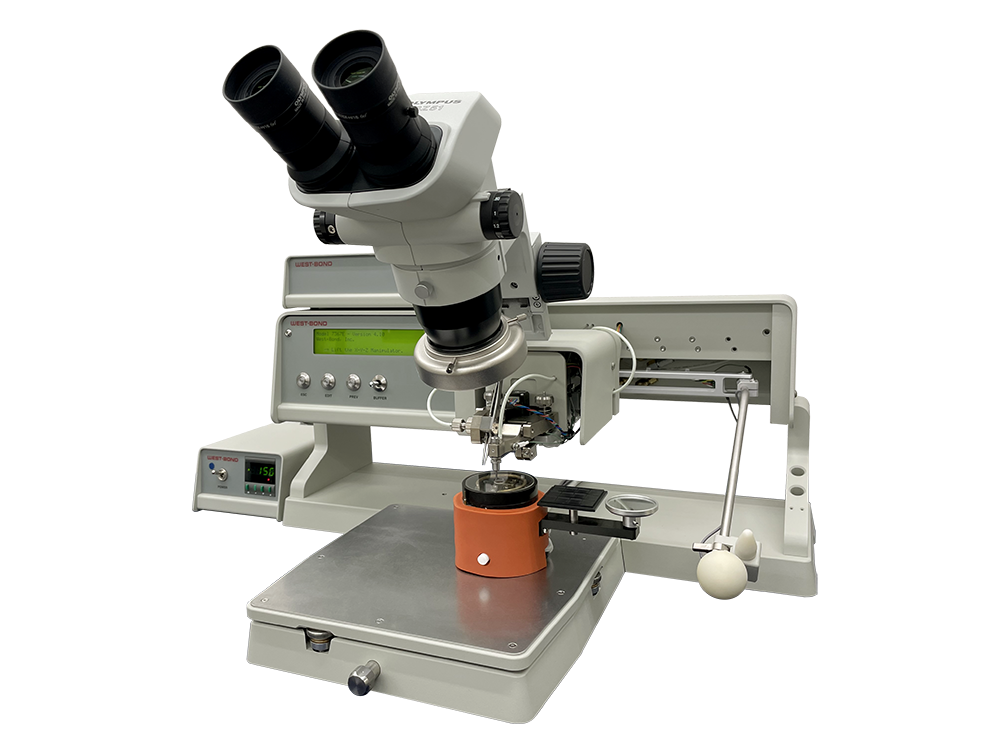

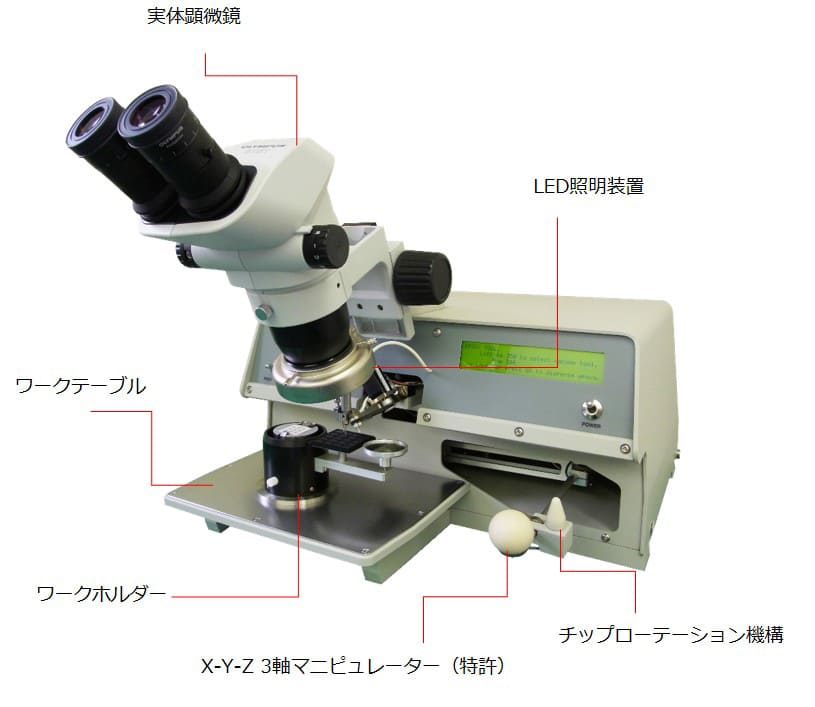

装置外観

仕様

ボンディング方式 荷重圧着方式
操作 X-Y-Z 3軸マニピュレーター(特許)
チップローテーション機構 360度
荷重 10g~120g
ディスペンス方式 エアーディスペンス方式
ディスペンス検知 高さ / 手元スイッチ / 接触圧力
スタンピング 30μmΦ~
エポキシフロータイム 0ms~999ms
ダイパフタイム 0ms~25ms
ピックアップ方式 バキューム吸着方式
ピックアップ検知 高手元スイッチ / 接触圧力
チップサイズ □0.1mm~
ボールサイズ Φ0.060mm~
ワイヤーサイズ Φ0.013mm~
バンプ切断 対応可能(オプション)
劈開 対応可能(オプション)
ケガキ/配線切断 対応可能(オプション)
スポット溶接 対応可能(オプション)

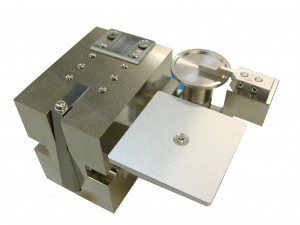

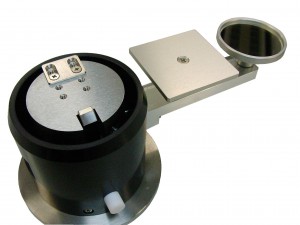

ワークホルダー

お客様の仕様に合ったワークホルダー(サンプル固定治具)を設計製作しております。

オプション

デモ

弊社(東京 御徒町)に各種デモ機をご用意致しております。
装置ご検討に際し、実際のマシンを操作しながらのお打合せが可能です。
ご希望の際にはお気軽にお申し付け下さい。
勿論、サンプル持ち込みにも対応しております。
デモルームまでのアクセスは以下ををご参考下さい。

bt_map

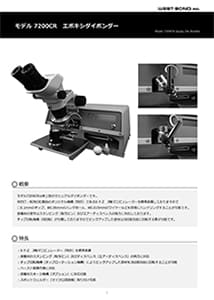

カタログダウンロード(PDF)
