ナノプローブ

logo-mesoscopeナノプロービング イメージ

年々微細化が進む半導体の故障解析には、ナノプロービングが不可欠です。
2018年には7nmテクノロジー品の量産が始まり、5nmテクノロジーも現実のものになろうとしています。

故障解析の技術も、この微細化に追従しなければならず、
ナノプローバ用のプローブも、先端が細く品質の良いものが求められております。

MESOSCOPE社は、世界で最も細く、最高品質のナノプローブを製造し、
最先端の故障解析技術を牽引しているプローブの専門メーカーです。
先端形状を自在にコントロールし、洗浄せず直ぐに使用することが出来る独自の技術で加工しております。
高い品質を維持する為、全数SEM検査を実施し、更に他社よりも長いライフタイム、短納期(最短1カ月以内)を実現しました。
各社のナノプローバに対応した豊富なラインナップを取り揃えておりますので、先ずはお気軽にお問合せください

ナノプローバをご使用のお客様は、先ず既存のプローブと比較してみてください。
現在ご使用のものよりも優れた製品をご提案致します。

製品の特長

10nmテクノロジー

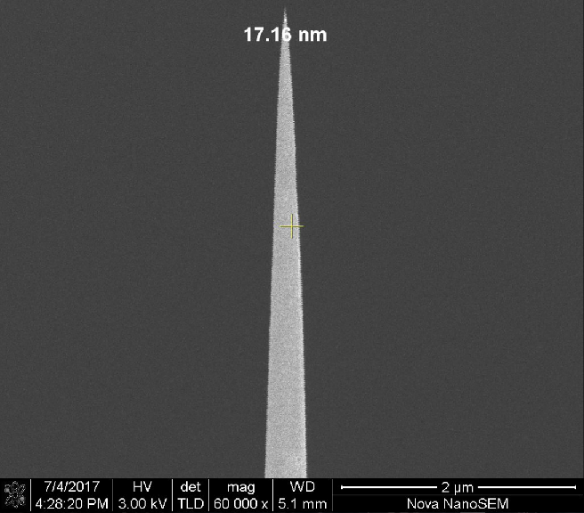

10nmテクノロジー(モデルCS20を使用)
  • 次世代3nmテクノロジーに向けたラインナップ
  • 洗浄不要(真空パックを開封後直ぐにご使用頂けます)
  • 高品質(全数SEM検査)
  • 短納期(最短1カ月以内)
  • 低価格、長寿命
  • 各メーカーのナノプローバに対応
  • 200種類以上のプローブをご用意

3mmテクノロジーに向けた最適な故障解析ツール

品質管理

品質を保証する為、MESOSCOPE社は全数SEM検査を行い、1本ずつ検査データを保管しております。

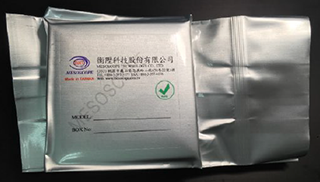

製品は厳重に真空パック(窒素ガス充填)され、開封後はそのままご使用頂けます。
FIB等による洗浄も行っておりませんので、プローブ内部のダメージも無く、長寿命を実現しております。

image7S image1S

最先端の故障解析に対応

3nmテクノロジーの要求にも応える技術力で、最先端プロセスの故障解析を支えます。
ナノプロービング/最先端の故障解析に対応

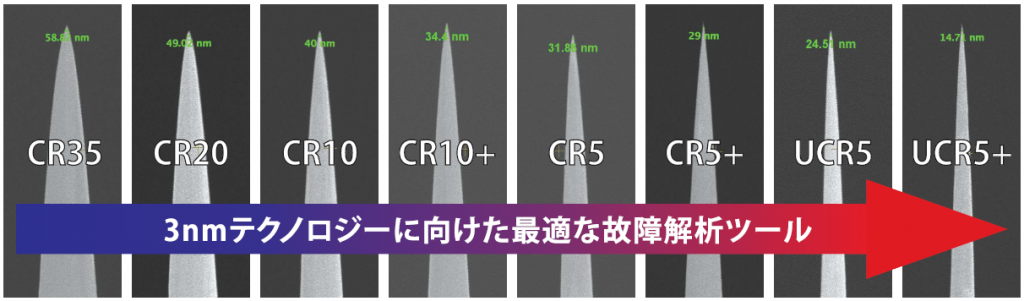

コーン形状も用途やご希望に合わせてお選び頂くことが出来ます。
コーン形状

200種類以上のラインナップがございますので、どうぞお気軽にお問合せください。
