卓上型マニュアル ボールワイヤー&バンプボンダー Eシリーズ

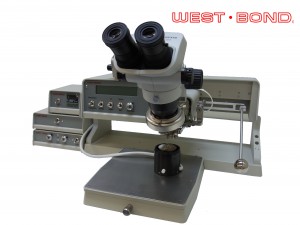

モデル7700Eは垂直駆動のX-Y-Z 3軸マニピュレーター(特許)と広いワークエリアを持つ
卓上型のマニュアルボールワイヤー&バンプボンダーです。

250mm角以上の大型基板に適しており、基本的な操作・仕様・プログラム等は
Dシリーズと同等になります。

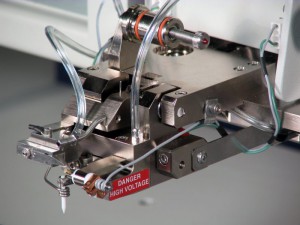

最大深度16mmまでの深打ちが可能であり、ワイヤーボンディングとバンプボンディングも
スイッチの切り替えで対応可能です。

ワイヤーボンディング後にバンプボンディングシーケンスに移行する
セキュリティボンド機構やボンディング面の高さ調整が不要なファイヤリングスイッチ機構も
標準装備しております。

装置構成によってはモデル7476E ウエッジボンダーとの兼用機でのご提案も可能となっております。

特徴


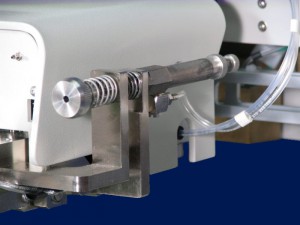

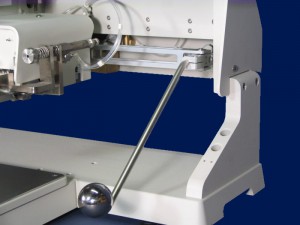

  • 垂直駆動 新機構X-Y-Z 3軸マニピュレーター(特許)を用いた操作方法
  • ボンディング面の高さ調整が不要なファイヤリングスイッチ機構を付属
  • 1STボンドと2NDボンドの荷重を個別設定可能なデュアルフォース機構を付属
  • バンプボンディングも対応可能
  • 最大300mmまでのワークサイズに対応可能

標準構成

d05ca1fda147ba1679286eb57d007fc1Sfripchip_b_04P19-7700Djpg-11S

  • 本体部(モデル7700E)
  • 顕微鏡部(実体顕微鏡・アーム・接眼レンズ・照明)
  • ワークホルダー

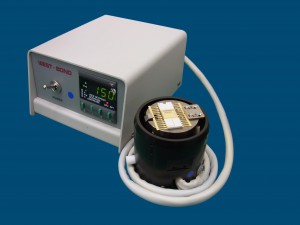

  • 温度コントローラー
  • 自動ワイヤーディスプーラー
  • 各種ワイヤー
  • 各種ボンディングツール
  • テンションゲージ

標準仕様

ボンディング方式 US・TC又はサーモソニック方式
操作方法 垂直駆動 X-Y-Z 3軸マニピュレーター(特許)
荷重 約10g~250g(調整可能)
ボンディングツール長 0.625インチ(約16mm) / 0.750インチ(約19mm)も対応可能
ボンディングツール径 1/16インチ(約1.58mm)
対応ワイヤー 13μmΦ~50μmΦまでの金線
本体スプールマウント 2インチ及び1/2インチスプールマウント
周波数 63KHz
超音波出力 High Power設定時 最大4W
Low Power設定時 最大2W
0~999目盛 1目盛単位で設定可能
超音波印加時間 0~999ms 1ms単位で設定可能
ワイヤーテールコントロール テールスイッチによる調整(1ステップ単位)
デュアルフォース機構 1stボンドと2ndボンドの荷重を各々設定可能
スティッチボンディング 1~21ボンドまで設定可能(最大20ループまで設定可能)
ボンド数を1に設定する事でバンプボンディングモード
ボンドカウンター  500~30000ボンド 500ボンド単位で設定可能
バッファー数  最大30(プログラム保存数)
超音波ワイヤーフィード機構 超音波パワーと同じ
ステージ寸法 標準テーブル(高さ調整無し) X=260mm Y=280mm
エアーホース径 1/4インチ 又は 6x4mm(内径4mm)チューブ接続
ユーティリティー 電源・電圧:100VAC、1.5A(付属品含め10A以内)、50/60Hz
3Pコンセント接続、エアー圧力:0.4Mpa以上
マシン寸法 本体部 610Wx540Dx450Hmm
電源部 225Wx205Dx76Hmm
重量 約45kg

オプション

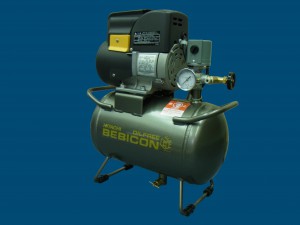

  • コンプレッサー

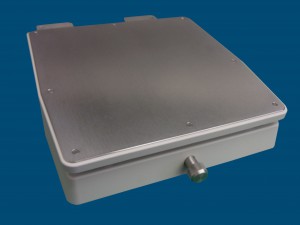

  • ワークアジャスタブルテーブル
  • 各種ワークホルダー
