【新製品】モデル7200CR専用オプション スポット溶接機 HW-001

 7200CR用オプション スポット溶接機 HW-001

 概要

WEST・BOND社製 モデル7200CR専用オプション

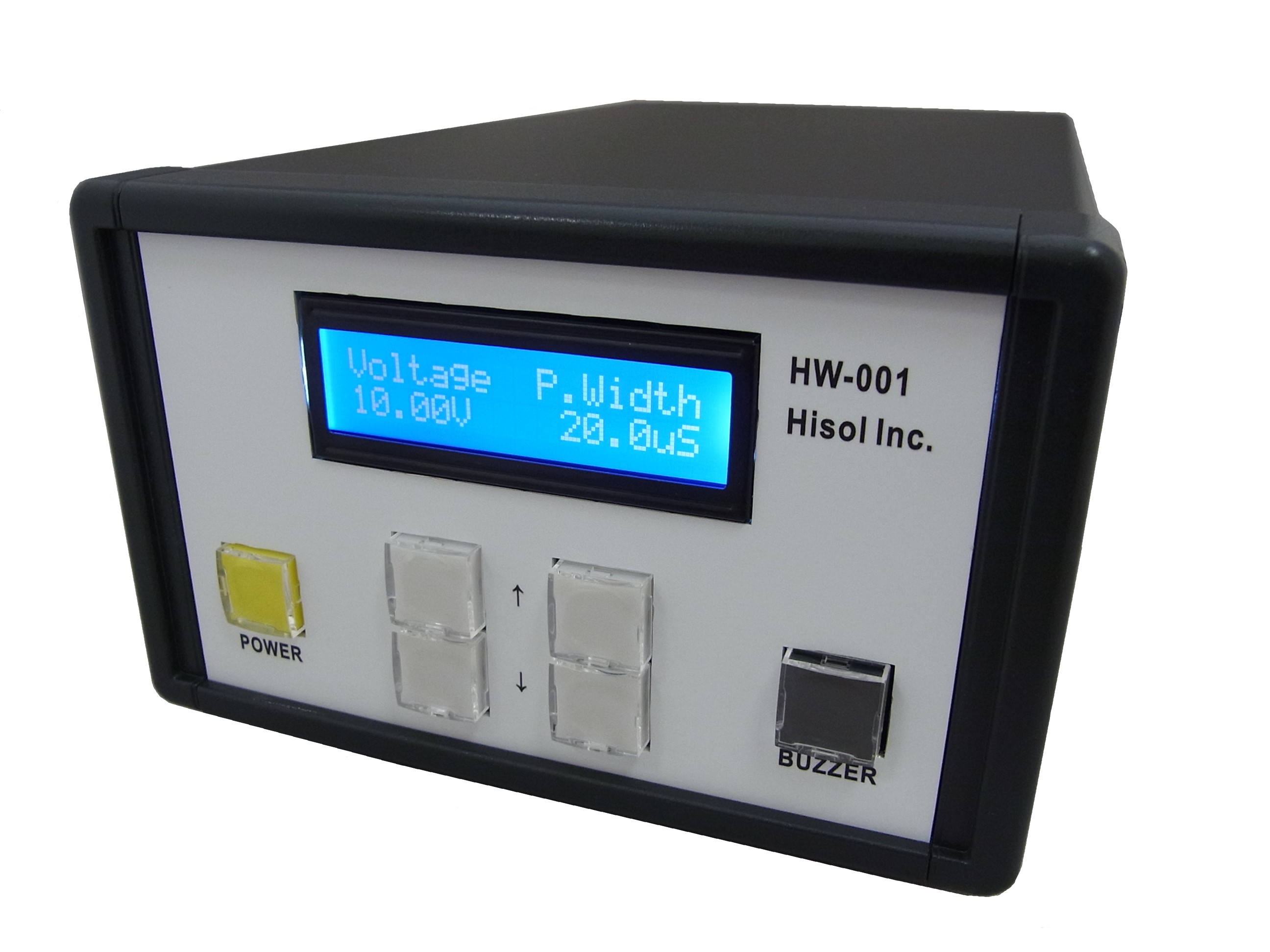

スポット溶接機 HW-001

本機はコンデンサーに蓄えられた電荷を短時間放電する事で微小領域の溶接を行う装置です。
出力電圧及びパルス幅を設定するだけの簡単操作で再現性の良い結果を得る事が出来ます。

使用方法

WEST・BOND社製 モデル7200CRに取り付ける事でX-Y-Z 3軸マニピュレーター(特許)を用いた
高精度、高精密な操作が実現できます。

Φ0.01mmのワイヤーピックアップだけでなく、回転操作も出来ますので
対象物の位置合わせも非常に簡単です。

ワイヤーボンディングを行う事が出来ない材料への接続にご使用頂く事が可能です。

参考動画

 参考写真

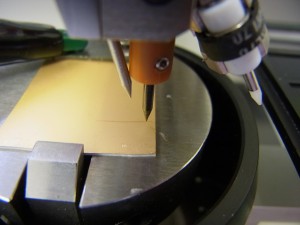

 RIMG0055  RIMG0054

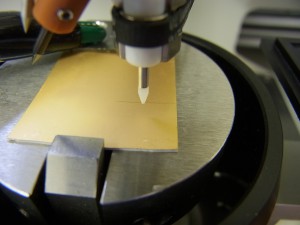

 Φ25μmφ Cu線のスポット溶接写真        Φ25μmφ Cu線のピックアップ、ハンドリング写真
 スポット溶接ツール R=50μm

 RIMG0058  RIMG0065

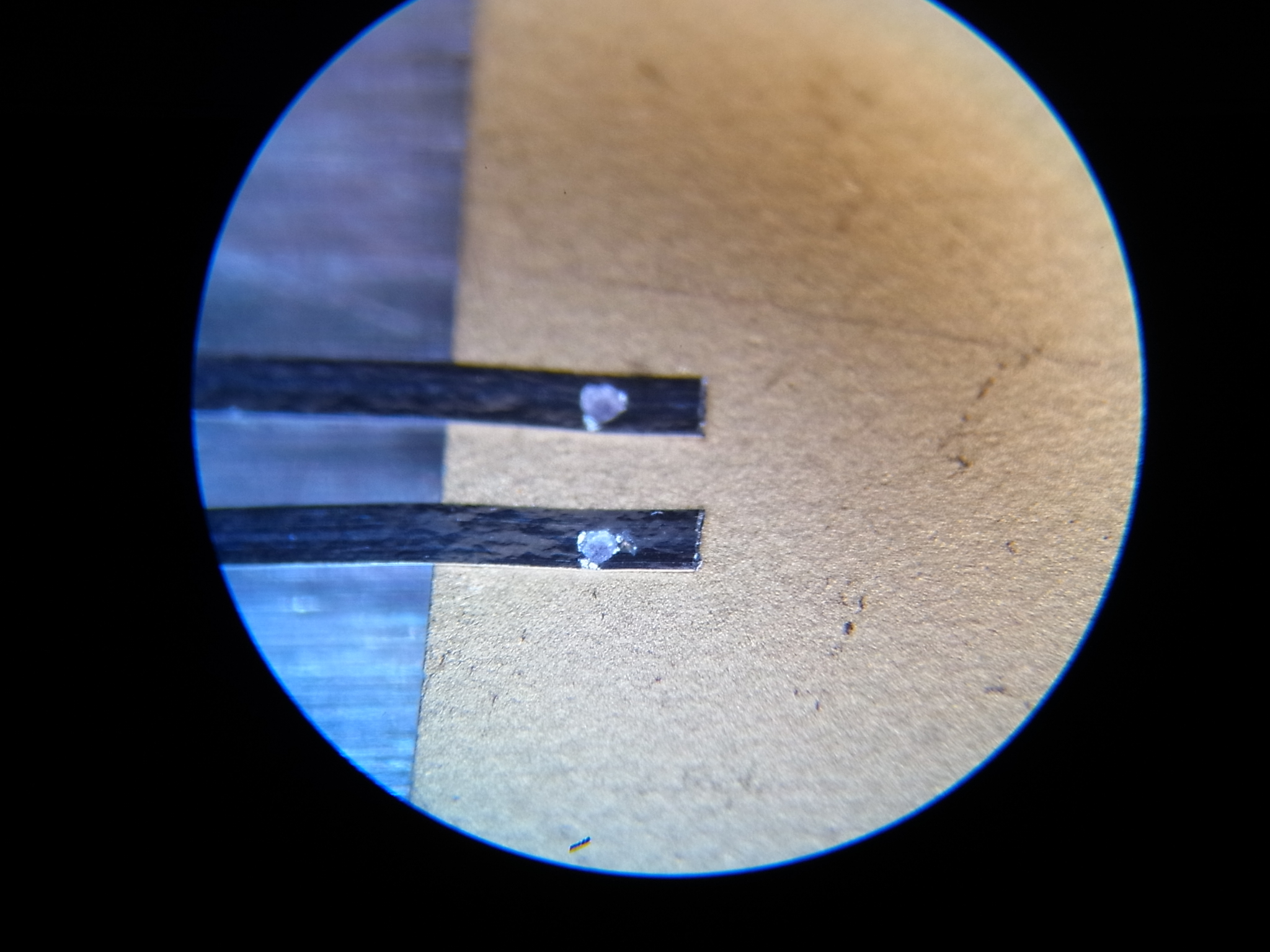

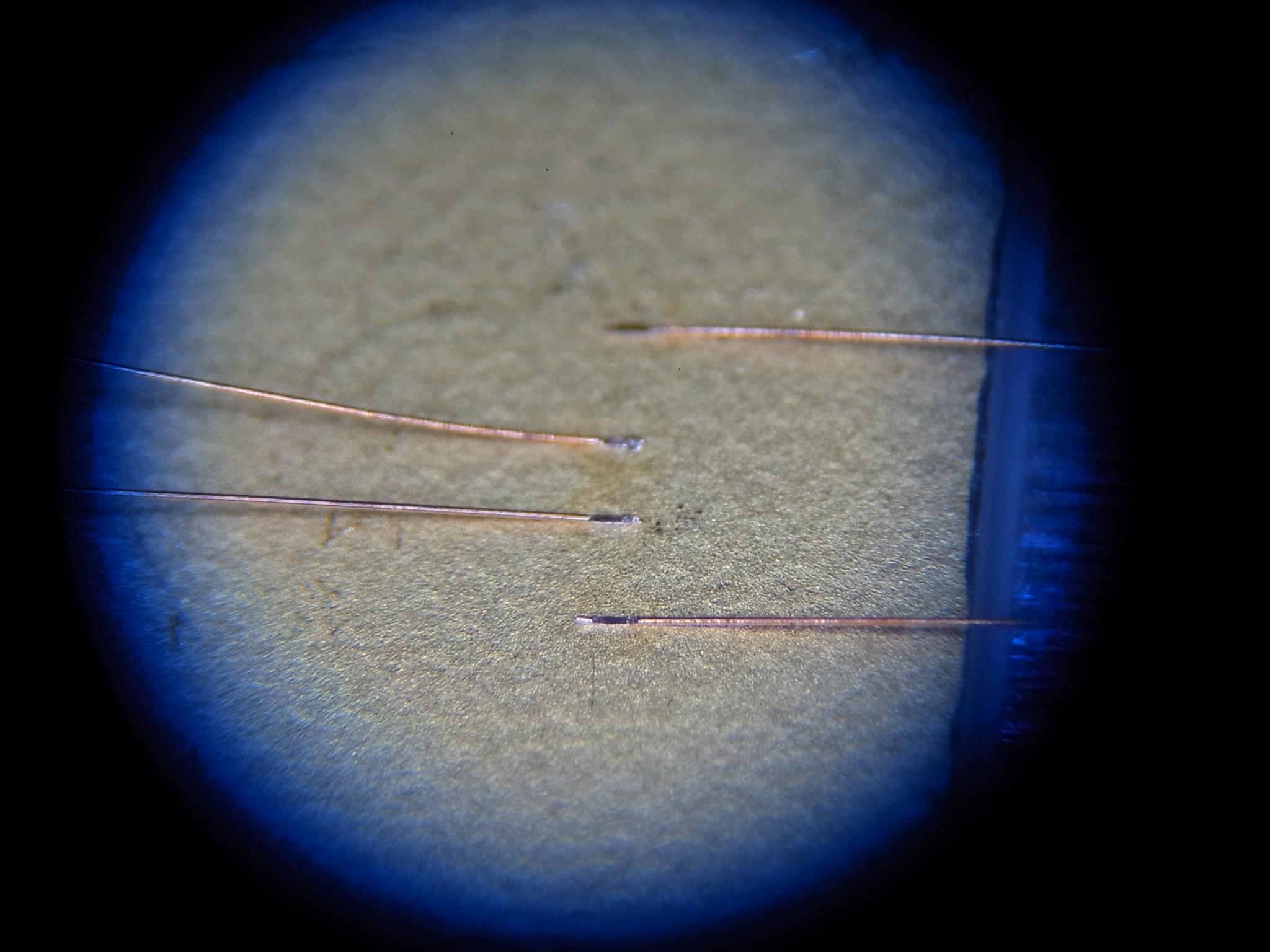

  Φ25μmφ Cu線 スポット溶接後写真      W=200μm アルミリボン線 スポット溶接後写真

仕様

型番 WH-001
対応機種 WEST・BOND社製 モデル7200CR エポキシダイボンダー
出力パルス幅 0.1~300μ秒
出力パルス電圧 2.0~50.0V
電源・電圧 100VCA 1A

※注意 対象物側がグランドに落ちている必要がございます。

デモンストレーション

弊社(東京 御徒町)にデモ機をご用意致しております。
実際にマシンを動作する事が可能ございますので
ご希望の際はお気軽にお申し付け下さい。
